Trạm quan trắc môi trường hoạt động theo nguyên lý nào?

Vì vậy, trạm không đơn thuần là một tập hợp cảm biến. Để tạo ra dữ liệu có thể sử dụng, hệ thống còn cần bộ phận lấy hoặc dẫn mẫu khi phương pháp đo yêu cầu, thiết bị phân tích, bộ điều khiển, data logger, hạ tầng truyền dữ liệu và cơ chế kiểm tra, hiệu chuẩn thiết bị.

Nguyên lý hoạt động của trạm quan trắc môi trường

Về bản chất, trạm thực hiện quá trình chuyển một đặc tính vật lý hoặc hóa học của môi trường thành dữ liệu định lượng có gắn thời gian và trạng thái thiết bị.

Đầu tiên, thiết bị phải tiếp xúc với môi trường cần quan trắc. Tùy thông số và công nghệ đo, cảm biến có thể được đặt trực tiếp trong nước, trong không khí hoặc trên dòng khí thải. Một số thiết bị lại cần lấy mẫu, dẫn mẫu đến buồng đo rồi mới tiến hành phân tích.

Tiếp theo, cảm biến hoặc máy phân tích phản ứng với đại lượng cần đo. Chẳng hạn, điện cực có thể xác định pH; đầu đo quang học có thể xác định một số đặc tính của nước; thiết bị phân tích khí chuyển tín hiệu hấp thụ, phát xạ hoặc phản ứng đặc trưng thành nồng độ chất cần quan trắc. Nguyên lý cụ thể vì thế phụ thuộc từng thông số chứ không có một cảm biến chung cho mọi chỉ tiêu.

Kết quả đo sau đó được thiết bị hoặc bộ điều khiển chuyển thành dữ liệu để data logger tiếp nhận. Data logger gắn dữ liệu với thông số, đơn vị, thời gian và trạng thái thiết bị, lưu giữ tại trạm rồi chuyển tới hệ thống quản lý. Quy định kỹ thuật của Việt Nam yêu cầu data logger kết nối trực tiếp với thiết bị đo, thiết bị phân tích, bộ điều khiển và hệ thống lấy mẫu tự động nếu có; tín hiệu đầu ra của hệ thống phải ở dạng số.

Như vậy, nguyên lý tổng quát có thể hình dung như sau:

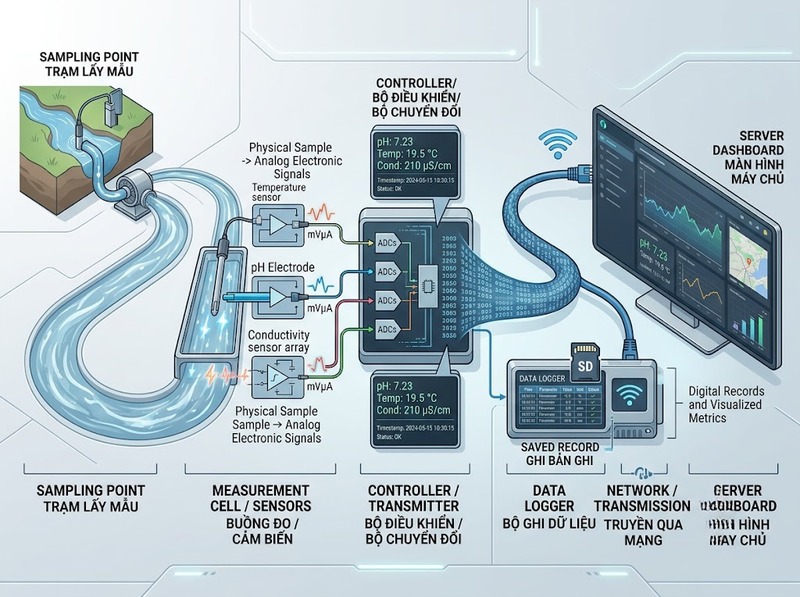

Môi trường → lấy/tiếp nhận mẫu → cảm biến hoặc máy phân tích → bộ điều khiển → data logger → đường truyền → máy chủ quản lý.

Thiết bị đo và hệ thống lấy mẫu tạo ra dữ liệu ban đầu như thế nào?

Khâu đo là nơi hiện tượng môi trường được biến thành giá trị số. Tuy nhiên, cách đưa đối tượng cần đo đến thiết bị khác nhau giữa từng loại trạm.

Với quan trắc nước mặt, Thông tư 10/2021/TT-BTNMT cho phép hai phương án cơ bản. Ở phương án trực tiếp, đầu đo được đặt ngay trong nước. Ở phương án gián tiếp, nước được bơm lên nhà trạm, đưa vào thùng chứa mẫu rồi đo bằng đầu dò hoặc chuyển đến thiết bị phân tích tự động.

Hệ thống quan trắc nước thải cũng lựa chọn cách lắp đặt dựa trên thông số và nguyên lý của thiết bị. Ngoài thiết bị đo, một hệ thống có thể có thiết bị lấy mẫu tự động để lấy và lưu mẫu khi thông số giám sát vượt ngưỡng quy định hoặc khi cơ quan có thẩm quyền yêu cầu.

Đối với khí thải, hai cách bố trí điển hình là:

·         Đo trực tiếp (in-situ): thiết bị được gắn trên ống khói và đo ngay tại dòng khí

·         Đo trích hút (extractive): một phần khí được hút khỏi ống khói, đi qua đường dẫn mẫu rồi tới thiết bị phân tích

Hai phương án này không tương đương về cấu tạo. Hệ thống trích hút còn phải kiểm soát đường lấy mẫu, điều kiện vận chuyển mẫu và các yếu tố có thể làm thay đổi mẫu trước khi đến máy phân tích. Quy định kỹ thuật cũng phân biệt rõ hai phương pháp này đối với hệ thống quan trắc khí thải tự động, liên tục.

Điều đó giải thích vì sao cấu hình của một trạm quan trắc môi trường phải được thiết kế theo môi trường, thông số và nguyên lý phép đo thay vì lắp cùng một bộ thiết bị cho mọi vị trí.

Data logger xử lý và quản lý kết quả đo ra sao?

Data logger là mắt xích nối thiết bị đo với hệ thống quản lý dữ liệu. Nó không thay thế cảm biến hay máy phân tích; nhiệm vụ chính là nhận, tổ chức, lưu giữ và chuyển tiếp kết quả đo.

Theo yêu cầu tại Điều 39 Thông tư 10/2021/TT-BTNMT, dữ liệu lưu tại data logger tối thiểu phải thể hiện thông số đo, kết quả, đơn vị, thời gian và trạng thái thiết bị. Hệ thống phải có khả năng hiển thị và trích xuất các thông tin này. Thông tư cũng quy định khả năng lưu giữ liên tục ít nhất 60 ngày dữ liệu gần nhất tại data logger.

Trạng thái thiết bị là một phần quan trọng của bản ghi. Một con số được tạo ra khi máy đang đo bình thường không có ý nghĩa giống một con số xuất hiện trong thời gian hiệu chuẩn hoặc khi thiết bị đang báo lỗi. Vì thế, quản lý dữ liệu quan trắc không thể chỉ lưu mỗi giá trị nồng độ.

Ở nhiều hệ thống, bộ điều khiển hoặc phần mềm còn thực hiện các bước như kiểm tra tín hiệu, quy đổi đơn vị, xác định trạng thái vận hành, tổng hợp dữ liệu theo khoảng thời gian hoặc kích hoạt cảnh báo. Tuy nhiên, thuật toán xử lý cụ thể phụ thuộc loại trạm, thiết bị và mục tiêu quan trắc; không nên hiểu rằng mọi trạm đều xử lý dữ liệu theo một công thức giống nhau.

Dữ liệu từ trạm được truyền đi bằng cách nào?

Sau khi được ghi nhận tại data logger, dữ liệu có thể được truyền qua mạng đến hệ thống tiếp nhận để giám sát tập trung.

Theo Điều 39 Thông tư 10/2021/TT-BTNMT, dữ liệu quan trắc tự động được truyền bằng các phương thức như FTP, FTPs hoặc sFTP tới máy chủ tiếp nhận. Quy định này yêu cầu dữ liệu được truyền theo thời gian thực, chậm nhất 5 phút sau khi hệ thống trả ra kết quả; thời gian phải đồng bộ theo múi giờ Việt Nam GMT 7. Nếu đường truyền bị gián đoạn, hệ thống phải có khả năng truyền lại dữ liệu của khoảng thời gian bị mất kết nối sau khi phục hồi.

Một tệp dữ liệu theo cấu trúc quy định chứa năm nhóm thông tin chính: thông số đo, kết quả đo, đơn vị đo, thời gian đo và trạng thái thiết bị.

Cơ chế truyền bù đặc biệt quan trọng. Mạng internet mất kết nối không đồng nghĩa quá trình đo tại trạm nhất thiết phải dừng. Nếu thiết bị và data logger vẫn vận hành, dữ liệu có thể tiếp tục được ghi tại chỗ và gửi bổ sung khi kết nối được khôi phục.

Do đó cần phân biệt ba trạng thái: mất phép đo, mất dữ liệu lưu trữ và mất đường truyền. Chúng là ba dạng sự cố khác nhau và ảnh hưởng đến tính đầy đủ của chuỗi dữ liệu theo những cách khác nhau.

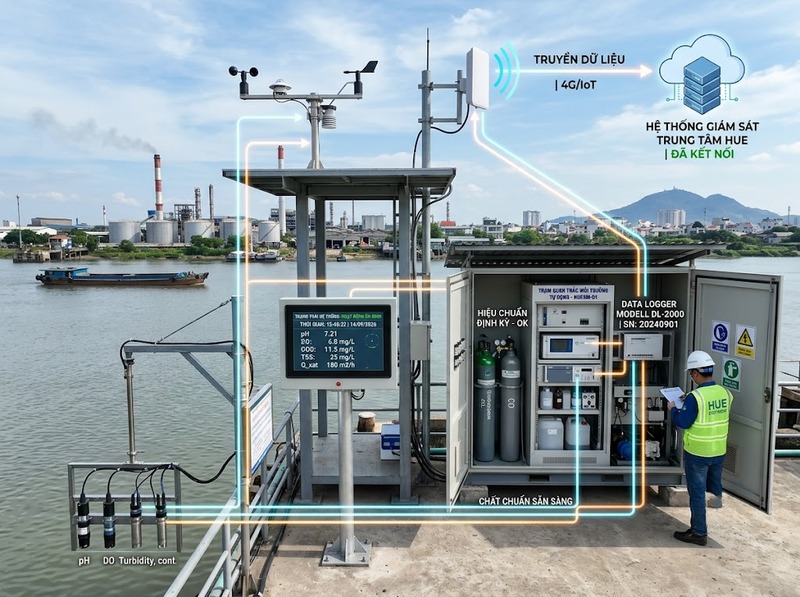

Những thành phần chính cấu thành một trạm quan trắc tự động

Cấu hình chính xác thay đổi theo trạm nước mặt, không khí xung quanh, nước thải hoặc khí thải, nhưng một hệ thống hoàn chỉnh thường xoay quanh các nhóm chức năng sau:

·         Thiết bị đo hoặc phân tích: trực tiếp tạo ra kết quả của từng thông số

·         Hệ thống lấy, bơm hoặc dẫn mẫu: đưa mẫu đến thiết bị khi phương pháp đo không thực hiện trực tiếp tại môi trường

·         Bộ điều khiển: tiếp nhận và điều phối tín hiệu của thiết bị

·         Data logger: thu thập, lưu giữ, hiển thị và chuẩn bị dữ liệu để truyền đi

·         Thiết bị truyền thông và đường truyền: kết nối trạm với máy chủ tiếp nhận

·         Chất chuẩn hoặc dung dịch chuẩn: phục vụ kiểm tra và hiệu chuẩn thiết bị

·         Thiết bị phụ trợ: nguồn điện, chống sét, kiểm soát điều kiện nhà trạm và các thành phần cần thiết tùy phương pháp

·         Camera hoặc hệ thống lấy mẫu tự động: được trang bị theo loại hệ thống và yêu cầu áp dụng

Chẳng hạn, với trạm không khí xung quanh tự động, quy định kỹ thuật xác định thiết bị đo/phân tích, data logger và chất chuẩn là những thành phần cơ bản; camera được khuyến khích sử dụng. Chinh Phu Data Files Với trạm nước mặt, data logger và dung dịch chuẩn cũng là các thành phần được quy định bên cạnh thiết bị quan trắc.

Điểm quan trọng là các bộ phận này tạo thành một chuỗi đo lường, không phải những thiết bị hoạt động độc lập. Một cảm biến tốt nhưng hệ thống lấy mẫu sai, đồng hồ thời gian lệch hoặc data logger ghi nhận trạng thái không chính xác vẫn có thể tạo ra chuỗi dữ liệu không đáng tin cậy.

Vì sao trạm tự động vẫn cần hiệu chuẩn và kiểm soát chất lượng?

“Tự động” mô tả cách hệ thống thực hiện phép đo và xử lý dữ liệu, không đồng nghĩa với việc kết quả luôn đúng mà không cần kiểm tra.

Cảm biến và máy phân tích có thể chịu ảnh hưởng bởi lão hóa linh kiện, nhiễm bẩn, trôi tín hiệu, điều kiện nhiệt độ - độ ẩm, đặc tính nền mẫu hoặc sai lệch của hệ thống lấy mẫu. Vì vậy, chất chuẩn, kiểm định, hiệu chuẩn, bảo trì và kiểm soát chất lượng là một phần của quá trình vận hành.

Thông tư 10/2021/TT-BTNMT định nghĩa QA là hệ thống các hoạt động quản lý và kỹ thuật nhằm bảo đảm hoạt động quan trắc đáp ứng tiêu chuẩn chất lượng; QC là các biện pháp đánh giá, theo dõi và điều chỉnh nhằm đạt độ chụm và độ chính xác của phép đo.

Đối với trạm không khí xung quanh tự động, thiết bị đo còn phải thuộc danh mục phương pháp, thiết bị tương đương của US EPA hoặc được chứng nhận bởi các tổ chức quốc tế được quy định như mCERTs hay TÜV. Chinh Phu Data Files Đây là ví dụ cho thấy chất lượng dữ liệu không chỉ phụ thuộc việc “có cảm biến”, mà còn phụ thuộc đặc tính kỹ thuật và khả năng kiểm chứng của toàn bộ hệ thống đo.

Dữ liệu của trạm có tự cho biết môi trường đang ô nhiễm hay không?

Không hoàn toàn. Trạm trước hết tạo ra kết quả quan trắc. Việc kết luận chất lượng môi trường hoặc xác định một giá trị có vượt giới hạn hay không còn phải đặt kết quả đó trong đúng bối cảnh: loại môi trường, thông số, đơn vị, thời điểm, trạng thái thiết bị và quy chuẩn hoặc tiêu chí áp dụng.

Ví dụ, giá trị đo được chỉ có thể so sánh đúng khi đơn vị và cách biểu diễn dữ liệu tương thích với quy chuẩn tương ứng. Chính yêu cầu đối với data logger cũng quy định việc hiển thị đơn vị đo theo đơn vị của quy chuẩn kỹ thuật quốc gia tương ứng để phục vụ so sánh.

Do đó, vai trò của trạm là tạo ra một dòng dữ liệu có cấu trúc và có thể truy xuất. Hệ thống quản lý, quy trình QA/QC và quy chuẩn áp dụng mới giúp biến dòng dữ liệu đó thành thông tin phục vụ giám sát, cảnh báo hoặc quản lý môi trường.

Một trạm quan trắc môi trường tự động hoạt động dựa trên chuỗi liên hoàn từ đo đến quản lý dữ liệu: môi trường hoặc mẫu được đưa tới thiết bị đo, cảm biến hay máy phân tích chuyển đặc tính cần quan trắc thành tín hiệu, bộ điều khiển và data logger ghi nhận kết quả, sau đó dữ liệu được lưu trữ và truyền tới hệ thống tiếp nhận. Chất chuẩn, hiệu chuẩn, QA/QC và trạng thái thiết bị giúp kiểm soát độ tin cậy của chuỗi đo.

Vì vậy, ba nhóm thành phần quyết định chức năng cốt lõi của trạm là hệ thống đo/phân tích, hệ thống xử lý - lưu trữ dữ liệu và hệ thống truyền dữ liệu. Các hệ thống lấy mẫu, chất chuẩn, nguồn điện, camera cùng thiết bị phụ trợ được bố trí tùy loại môi trường và yêu cầu kỹ thuật để bảo đảm toàn bộ chuỗi quan trắc hoạt động đúng mục đích.
