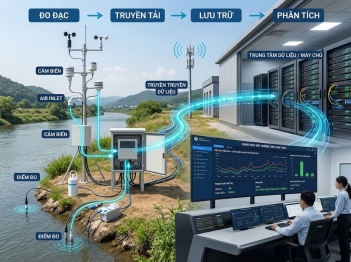

Hệ thống quan trắc môi trường hoạt động theo quy trình nào?

Tùy đối tượng quan trắc, hệ thống có thể đo chất lượng không khí xung quanh, nước mặt, nước thải, khí thải hoặc các thành phần môi trường khác. Thông số cũng thay đổi theo mục tiêu: pH, nhiệt độ, độ đục, COD, TSS đối với nước; hoặc bụi, SO₂, NOx, CO và các thông số liên quan đối với không khí, khí thải.

Điểm quan trọng là thiết bị không chỉ “đo rồi gửi số liệu”. Trước khi kết quả xuất hiện trên màn hình quản lý, tín hiệu phải trải qua quá trình lấy mẫu hoặc tiếp xúc với môi trường, chuyển đổi thành dữ liệu số, gắn thời gian và trạng thái thiết bị, truyền về máy chủ, kiểm tra tính hợp lệ rồi mới được sử dụng để theo dõi xu hướng hoặc phát hiện bất thường.

Quy trình của hệ thống quan trắc môi trường bắt đầu từ việc thu nhận đại lượng cần đo

Ở lớp đầu tiên, cảm biến hoặc thiết bị phân tích tiếp xúc trực tiếp với môi trường hoặc với mẫu được đưa vào hệ thống. Đại lượng vật lý hoặc hóa học cần quan trắc được chuyển thành tín hiệu mà thiết bị điện tử có thể xử lý.

Ví dụ, điện cực pH tạo tín hiệu điện phụ thuộc vào hoạt độ ion hydro; cảm biến nhiệt độ phản ánh biến đổi nhiệt thông qua đặc tính điện của phần tử đo; thiết bị phân tích khí có thể xác định nồng độ dựa trên hấp thụ bức xạ hoặc nguyên lý hóa lý phù hợp với từng chất.

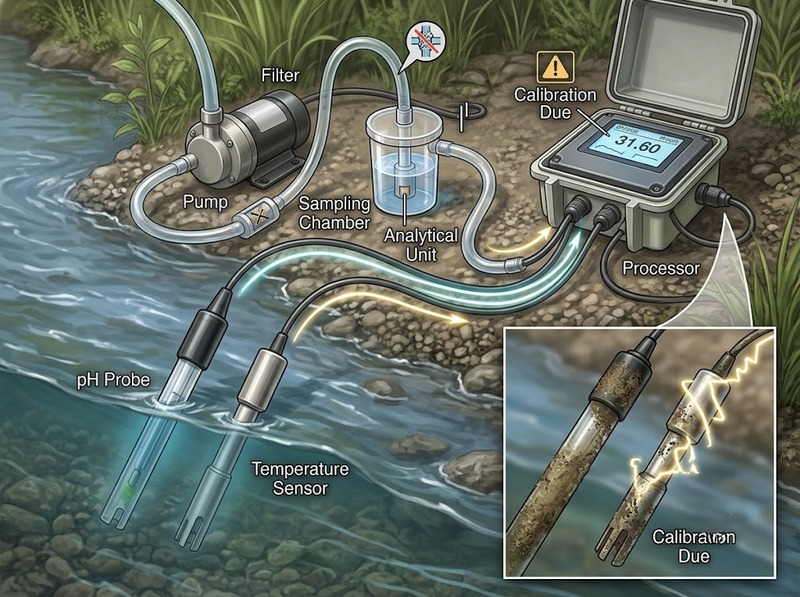

Với một số hệ thống nước thải hoặc khí thải, quá trình đo còn có các bộ phận hỗ trợ như đường lấy mẫu, bơm, bộ lọc, thiết bị điều hòa mẫu hoặc hệ thống làm sạch đầu đo. Vì vậy, một kết quả bất thường chưa chắc đồng nghĩa môi trường thực sự thay đổi. Đường mẫu bị tắc, đầu đo bám bẩn, hóa chất phản ứng suy giảm hoặc thiết bị mất hiệu chuẩn đều có thể làm kết quả sai lệch.

Đây là ranh giới quan trọng khi đọc dữ liệu quan trắc: giá trị đo là kết quả của cả môi trường thực tế và trạng thái của chuỗi đo. Muốn kết luận về chất lượng môi trường, hệ thống phải đồng thời kiểm soát tình trạng thiết bị.

Bộ thu và ghi dữ liệu biến kết quả đo thành dữ liệu có thể quản lý

Kết quả từ từng thiết bị đo được chuyển đến bộ điều khiển hoặc bộ thu, ghi dữ liệu thường được gọi là data logger. Thành phần này đóng vai trò trung gian giữa thiết bị tại trạm và hệ thống máy chủ.

Data logger thường thực hiện các nhiệm vụ chính:

·         Nhận dữ liệu từ các thiết bị đo và phân tích

·         Gắn thời gian cho từng kết quả

·         Ghi nhận đơn vị đo và trạng thái thiết bị

·         Lưu dữ liệu cục bộ

·         Chuẩn hóa dữ liệu trước khi truyền

·         Phát hiện một số lỗi truyền thông hoặc trạng thái bất thường

·         Chuyển dữ liệu đến hệ thống tiếp nhận

Nhờ lớp này, máy chủ không phải giao tiếp riêng với từng loại cảm biến. Các thiết bị có nguyên lý đo khác nhau được quy về một cấu trúc dữ liệu thống nhất hơn trước khi truyền ra ngoài.

Đối với hệ thống quan trắc môi trường tự động, liên tục thuộc phạm vi Điều 39 Thông tư 10/2021/TT-BTNMT, hệ thống nhận, truyền và quản lý dữ liệu phải kết nối trực tiếp với thiết bị đo, lưu liên tục ít nhất 60 ngày dữ liệu gần nhất và lưu tối thiểu các trường gồm thông số đo, kết quả, đơn vị, thời gian và trạng thái thiết bị. Đây là ví dụ rõ về việc dữ liệu quan trắc cần mang theo cả kết quả đo lẫn thông tin giúp đánh giá chất lượng của phép đo.

Dữ liệu được truyền từ trạm quan trắc về hệ thống trung tâm như thế nào?

Sau khi được data logger tiếp nhận và đóng gói, dữ liệu được truyền qua mạng đến máy chủ tiếp nhận. Đường truyền có thể sử dụng mạng cáp, Internet, mạng di động hoặc hạ tầng truyền thông khác tùy kiến trúc hệ thống.

Một bản ghi truyền đi không nên chỉ chứa con số như “7,2” hoặc “35”. Máy chủ cần biết ít nhất:

·         Con số đó thuộc thông số nào

·         Đơn vị là gì

·         Được đo lúc nào

·         Thiết bị đang ở trạng thái đo bình thường, hiệu chuẩn hay báo lỗi

·         Dữ liệu đến từ trạm nào

Thông tin thời gian đặc biệt quan trọng. Nếu đồng hồ tại trạm và máy chủ không đồng bộ, dữ liệu của nhiều thông số có thể bị ghép sai thời điểm, làm sai việc phân tích một sự kiện ô nhiễm hoặc một biến động ngắn hạn.

Theo yêu cầu tại Điều 39 Thông tư 10/2021/TT-BTNMT đối với các hệ thống thuộc phạm vi điều chỉnh, dữ liệu được truyền bằng FTP, FTPs hoặc sFTP; đường truyền Internet tối thiểu 30 Mb/s và dữ liệu phải được truyền gần thời gian thực, chậm nhất 5 phút sau khi hệ thống trả kết quả. Khi đường truyền gián đoạn, dữ liệu của khoảng thời gian bị mất kết nối phải được tự động truyền bổ sung sau khi kết nối phục hồi.

Cơ chế lưu cục bộ rồi truyền bù có ý nghĩa lớn: mất Internet không nhất thiết đồng nghĩa mất dữ liệu đo. Nếu thiết bị tại trạm vẫn hoạt động và bộ nhớ cục bộ còn khả dụng, dữ liệu có thể được bảo toàn để đồng bộ sau.

Máy chủ xử lý dữ liệu quan trắc sau khi tiếp nhận ra sao?

Dữ liệu đến máy chủ chưa nên được xem ngay là kết quả cuối cùng. Hệ thống quản lý cần thực hiện một lớp kiểm tra nhằm phân biệt dữ liệu hợp lệ với dữ liệu có dấu hiệu lỗi.

Các phép kiểm tra thường xoay quanh ba nhóm.

Kiểm tra tính đầy đủ của dữ liệu

Máy chủ xác định các bản ghi có đến đúng chu kỳ hay không, có khoảng thời gian bị mất dữ liệu hay không và tất cả trường thông tin bắt buộc đã được cung cấp chưa.

Một khoảng trống trên biểu đồ có thể xuất phát từ mất kết nối, mất nguồn, lỗi data logger hoặc thiết bị đo ngừng hoạt động. Vì thế, “không có số liệu” khác hoàn toàn với “giá trị bằng 0”.

Kiểm tra trạng thái và tính hợp lệ

Trạng thái thiết bị được sử dụng để nhận biết thời điểm thiết bị đang đo bình thường, hiệu chuẩn hoặc gặp lỗi. Hệ thống cũng có thể phát hiện giá trị nằm ngoài khoảng đo kỹ thuật, thay đổi bất thường hoặc dữ liệu không phù hợp với quy tắc kiểm soát đã thiết lập.

Việc một giá trị vượt ngưỡng không tự động chứng minh thiết bị bị lỗi. Ngược lại, một giá trị nằm trong giới hạn cũng không bảo đảm phép đo chính xác nếu cảm biến đang trôi hoặc chưa được bảo trì đúng cách.

Chuẩn hóa dữ liệu để phân tích

Sau khi qua kiểm tra, dữ liệu được tổ chức theo trạm, thông số và thời gian để tạo chuỗi dữ liệu liên tục. Từ đó hệ thống có thể tính giá trị tổng hợp, xác định xu hướng, lập biểu đồ hoặc phục vụ so sánh với ngưỡng kỹ thuật và quy chuẩn phù hợp.

Khâu này biến hàng nghìn bản ghi riêng lẻ thành thông tin mà người vận hành có thể đọc và đánh giá.

Cảnh báo được tạo ra từ dữ liệu quan trắc theo cơ chế nào?

Khi dữ liệu đã được tiếp nhận và kiểm tra, phần mềm có thể áp dụng các quy tắc cảnh báo. Quy tắc thường dựa trên một hoặc nhiều điều kiện: kết quả đo vượt ngưỡng, thiết bị báo lỗi, mất dữ liệu kéo dài, đường truyền gián đoạn hoặc tốc độ biến đổi của thông số có dấu hiệu bất thường.

Quá trình có thể mô tả như sau:

Giá trị mới → kiểm tra trạng thái → đối chiếu điều kiện cảnh báo → xác định sự kiện → hiển thị hoặc gửi thông báo

Cảnh báo vì vậy không nhất thiết chỉ là cảnh báo ô nhiễm. Hệ thống tốt cần phân biệt ít nhất hai loại sự kiện:

·         Sự kiện môi trường: thông số thực tế có dấu hiệu vượt giới hạn hoặc biến đổi đáng chú ý

·         Sự kiện kỹ thuật: cảm biến lỗi, mất nguồn, mất kết nối, đang hiệu chuẩn hoặc dữ liệu không hợp lệ

Nếu hai nhóm bị nhập làm một, người vận hành có thể nhầm lỗi thiết bị thành sự cố môi trường hoặc bỏ qua một sự cố thật vì cho rằng đó chỉ là lỗi cảm biến.

Hệ thống quan trắc tự động vì thế có giá trị không chỉ ở khả năng đo liên tục mà còn ở khả năng đưa trạng thái môi trường và trạng thái thiết bị vào cùng một chuỗi giám sát.

Dữ liệu được lưu trữ và khai thác sau khi xử lý như thế nào?

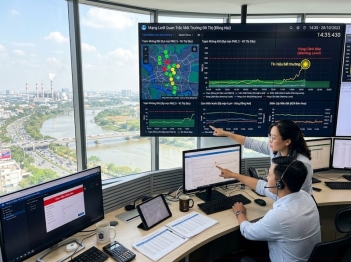

Dữ liệu hợp lệ được đưa vào cơ sở dữ liệu để phục vụ theo dõi hiện tại và phân tích trong thời gian dài hơn. Người sử dụng có thể xem giá trị tức thời, đồ thị theo thời gian, lịch sử cảnh báo hoặc mức độ đầy đủ của dữ liệu.

Chuỗi dữ liệu liên tục cho phép phát hiện những đặc điểm khó nhận ra bằng một lần lấy mẫu riêng lẻ. Chẳng hạn, hệ thống có thể cho thấy một thông số chỉ tăng vào một khung giờ nhất định, xuất hiện đồng thời với thay đổi lưu lượng hoặc lặp lại theo chu kỳ vận hành.

Đây là khác biệt quan trọng giữa một phép đo và một hệ thống quan trắc. Một phép đo cho biết trạng thái tại một thời điểm; hệ thống quan trắc tạo chuỗi dữ liệu có thời gian, trạng thái thiết bị và bối cảnh vận hành để hỗ trợ nhận biết diễn biến.

Trong thực tế quản lý tại Việt Nam, quy mô mạng dữ liệu tự động đã đủ lớn để chất lượng truyền dữ liệu trở thành một vấn đề riêng. Công văn 3054/BTNMT-KSON năm 2024 cho biết gần 2.000 trạm quan trắc tự động, liên tục đã kết nối và truyền dữ liệu, đồng thời ghi nhận gần 40% số trạm được giám sát có tỷ lệ truyền hoặc chất lượng dữ liệu chưa đáp ứng yêu cầu tại thời điểm đánh giá. Điều này cho thấy giá trị của hệ thống phụ thuộc không chỉ vào số lượng trạm mà còn vào tính liên tục và toàn vẹn của dữ liệu.

Vì sao hệ thống quan trắc vẫn cần hiệu chuẩn, kiểm tra và bảo trì?

Tự động hóa không loại bỏ sai số đo. Cảm biến có thể bị trôi theo thời gian, bề mặt đầu đo có thể nhiễm bẩn, hệ thống lấy mẫu có thể tắc, thiết bị truyền dữ liệu có thể mất kết nối và đồng hồ hệ thống có thể sai lệch.

Do đó, chất lượng dữ liệu phụ thuộc vào nhiều lớp kiểm soát:

1.    Thiết bị đo phải hoạt động trong điều kiện kỹ thuật phù hợp

2.    Đầu đo và đường mẫu phải được vệ sinh, bảo dưỡng

3.    Thiết bị phải được kiểm tra và hiệu chuẩn theo yêu cầu áp dụng

4.    Data logger phải nhận đúng dữ liệu và trạng thái thiết bị

5.    Đường truyền phải duy trì tính toàn vẹn của bản ghi

6.    Máy chủ phải nhận biết dữ liệu thiếu, dữ liệu lỗi và trạng thái hiệu chuẩn

7.    Người vận hành phải xem xét cảnh báo trong đúng bối cảnh

Một chuỗi đo có cảm biến tốt nhưng data logger sai thời gian vẫn có thể tạo dữ liệu khó sử dụng. Tương tự, trạm hoạt động ổn định nhưng máy chủ không nhận biết thời điểm hiệu chuẩn có thể khiến dữ liệu hiệu chuẩn bị hiểu nhầm là biến động môi trường.

Vì vậy, độ tin cậy của hệ thống phải được đánh giá từ điểm đo đến cơ sở dữ liệu, không chỉ dựa vào độ chính xác được công bố của một cảm biến riêng lẻ.

Toàn bộ quy trình có thể tóm tắt thành những bước nào?

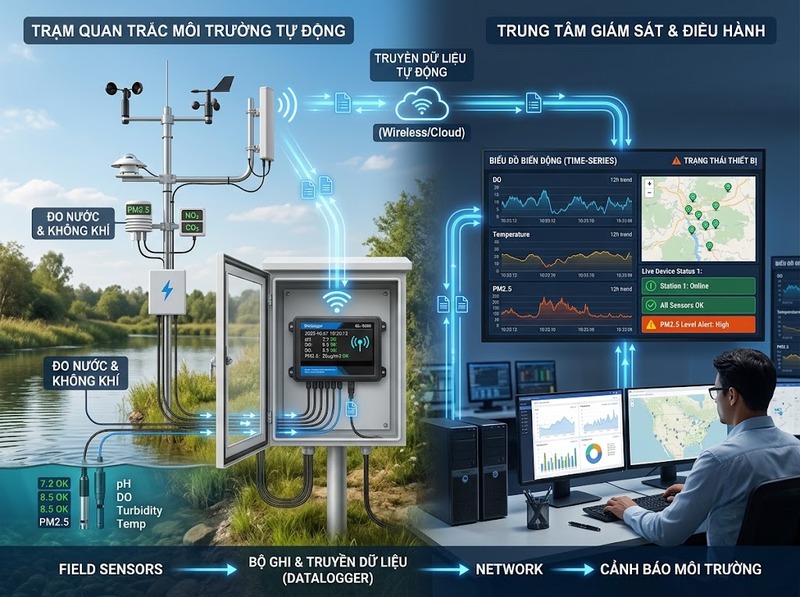

Về bản chất, hệ thống quan trắc môi trường hoạt động theo bảy bước liên tiếp:

1.    Thu nhận: Cảm biến hoặc thiết bị phân tích đo đại lượng môi trường

2.    Chuyển đổi: Thiết bị biến đại lượng đo thành tín hiệu và kết quả số

3.    Ghi nhận: Data logger tiếp nhận kết quả, thời gian, đơn vị và trạng thái thiết bị

4.    Truyền: Dữ liệu được gửi từ trạm đến máy chủ và có thể được truyền bù sau sự cố kết nối

5.    Kiểm tra: Phần mềm phát hiện dữ liệu thiếu, trạng thái lỗi hoặc giá trị cần xem xét

6.    Xử lý: Dữ liệu được chuẩn hóa, tổ chức theo thời gian, so sánh điều kiện và tạo cảnh báo

7.    Khai thác: Kết quả được lưu trữ, hiển thị và sử dụng để theo dõi diễn biến môi trường

Chuỗi này cũng cho thấy vị trí của từng loại sự cố. Sai số có thể phát sinh ngay ở cảm biến, trong quá trình lấy mẫu, tại data logger, trên đường truyền hoặc trong bước xử lý. Vì vậy, khi một kết quả bất thường xuất hiện, việc kiểm tra phải lần theo toàn bộ chuỗi dữ liệu thay vì chỉ nhìn vào con số cuối cùng.

Hệ thống quan trắc môi trường thực chất là một hệ thống đo lường và quản lý dữ liệu liên tục. Cảm biến tạo dữ liệu ban đầu; data logger thu nhận và chuẩn hóa; hạ tầng truyền thông đưa dữ liệu về máy chủ; phần mềm kiểm tra, tổ chức và phát hiện bất thường; dữ liệu cuối cùng được lưu trữ, hiển thị và sử dụng cho hoạt động giám sát.

Chất lượng của hệ thống vì thế không được quyết định bởi riêng cảm biến hay phần mềm. Kết quả chỉ đáng tin khi phép đo đúng, trạng thái thiết bị được ghi nhận, dữ liệu được truyền đầy đủ, quá trình xử lý giữ nguyên ý nghĩa của phép đo và hệ thống được kiểm tra, hiệu chuẩn, bảo trì phù hợp.
