Thành phần hệ thống quan trắc môi trường gồm những gì?

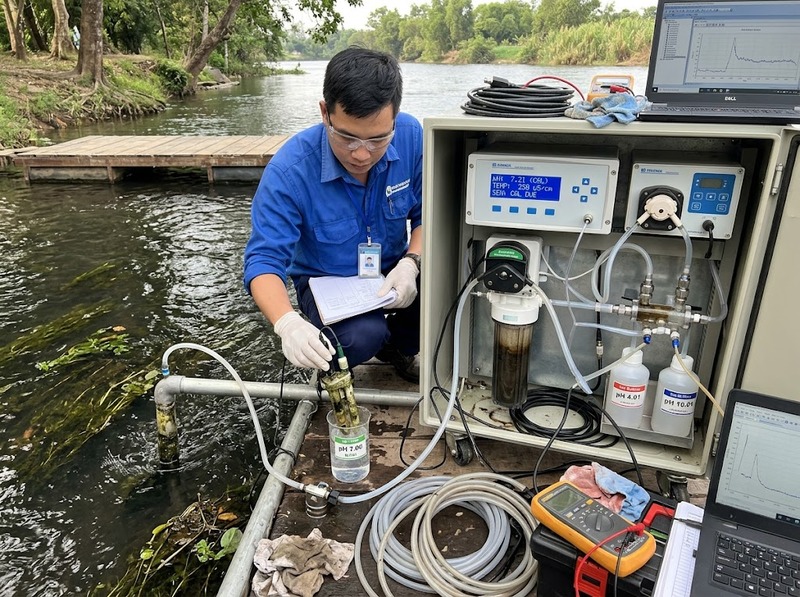

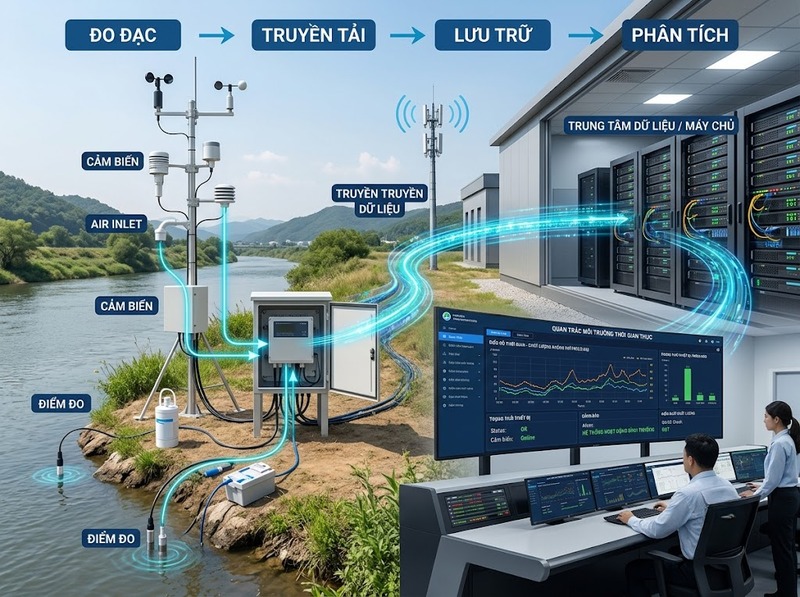

Môi trường cần quan trắc → lấy mẫu/cảm biến → thiết bị đo hoặc phân tích → bộ thu nhận dữ liệu → truyền thông → lưu trữ và xử lý → kiểm soát chất lượng → hiển thị, cảnh báo và báo cáo.

Vì vậy, cảm biến chỉ là điểm đầu của chuỗi. Một phép đo dù chính xác tại hiện trường vẫn chưa tạo thành một hệ thống quan trắc hoàn chỉnh nếu dữ liệu không được ghi nhận đúng thời gian, truyền đi an toàn, kiểm tra chất lượng, lưu trữ và chuyển thành thông tin có thể khai thác.

Cấu hình thực tế thay đổi theo đối tượng quan trắc như không khí, nước mặt, nước thải, khí thải, tiếng ồn hoặc khí tượng. Hệ thống tự động liên tục cũng có yêu cầu khác với quan trắc lấy mẫu thủ công. Tuy nhiên, về kiến trúc, các hệ thống hiện đại thường xoay quanh sáu nhóm thành phần chính: lớp đo lường, lớp thu nhận và điều khiển, lớp truyền thông, lớp dữ liệu, lớp QA/QC và hạ tầng hỗ trợ vận hành.

Cảm biến, đầu đo và thiết bị phân tích tạo ra dữ liệu ban đầu

Lớp đo lường là nơi biến một đại lượng môi trường thành tín hiệu có thể ghi nhận. Tùy thông số, thiết bị có thể là cảm biến trực tiếp hoặc máy phân tích sử dụng một nguyên lý đo chuyên biệt.

Ví dụ, một trạm nước có thể sử dụng đầu đo pH, nhiệt độ, độ dẫn điện hoặc oxy hòa tan; hệ thống không khí có thể sử dụng thiết bị phân tích bụi và các khí ô nhiễm; hệ thống khí tượng sử dụng cảm biến nhiệt độ, độ ẩm, áp suất, tốc độ và hướng gió.

Không nên đồng nhất “cảm biến” với toàn bộ hệ đo. Trong nhiều trường hợp, kết quả cuối cùng phụ thuộc đồng thời vào:

·         Phần tử cảm biến hoặc bộ phân tích nhận biết đại lượng cần đo

·         Hệ thống lấy mẫu đưa mẫu tới thiết bị khi phép đo không thực hiện trực tiếp tại môi trường

·         Bộ xử lý hoặc điều hòa mẫu như đường ống, bơm, lọc hoặc bộ kiểm soát lưu lượng khi nguyên lý đo yêu cầu

·         Thiết bị hiệu chuẩn hoặc mẫu chuẩn để kiểm tra độ lệch của phép đo

·         Cảm biến phụ trợ ghi nhận các điều kiện có thể ảnh hưởng đến kết quả

Một điểm đo vì thế chỉ đáng tin khi toàn bộ đường đo được kiểm soát, không chỉ riêng đầu cảm biến. Hướng dẫn kỹ thuật của EPA cũng xem cảm biến, nguyên lý đo, các thành phần đi kèm, hiệu chuẩn và QA/QC là các phần liên kết của một hệ thống đo.

Trong thực tế, đây là nơi dễ phát sinh sai số do bám bẩn đầu đo, trôi tín hiệu, lão hóa linh kiện, thay đổi nhiệt độ, tắc đường lấy mẫu hoặc hiệu chuẩn không đúng. Vì thế dữ liệu cảm biến phải luôn được xem cùng trạng thái thiết bị và lịch sử kiểm tra, thay vì mặc nhiên coi mọi giá trị mà thiết bị xuất ra là dữ liệu hợp lệ.

Bộ thu nhận dữ liệu và điều khiển kết nối thiết bị hiện trường với hệ thống số

Sau khi thiết bị đo tạo tín hiệu, hệ thống cần một lớp để tiếp nhận, gắn thời gian, chuẩn hóa và lưu dữ liệu. Thành phần điển hình là data logger, data acquisition system – DAS, PLC, RTU hoặc bộ điều khiển chuyên dụng.

Lớp này thường thực hiện các nhiệm vụ:

·         Thu dữ liệu từ nhiều cảm biến hoặc máy phân tích

·         Chuyển tín hiệu sang giá trị số khi cần

·         Gắn timestamp và đơn vị đo

·         Theo dõi trạng thái hoạt động, hiệu chuẩn hoặc báo lỗi

·         Lưu dữ liệu cục bộ

·         Thực hiện một số phép tính hoặc kiểm tra giới hạn

·         Điều khiển bơm, van, bộ lấy mẫu hoặc thiết bị phụ trợ

·         Chuẩn bị dữ liệu để truyền tới máy chủ

Đây là một mắt xích quan trọng bởi sai cấu hình data logger có thể làm dữ liệu bị sai thang đo, sai đơn vị hoặc sai thời gian dù bản thân cảm biến vẫn hoạt động bình thường. Hướng dẫn quản lý dữ liệu quan trắc của EPA mô tả chuỗi từ monitor đến PC/data logger, sau đó qua telemetry tới lưu trữ, xác nhận dữ liệu và báo cáo.

Đối với các trạm, hệ thống quan trắc môi trường tự động liên tục thuộc phạm vi Thông tư 10/2021/TT-BTNMT, hệ thống nhận, truyền và quản lý dữ liệu phải kết nối với thiết bị đo/phân tích, quản lý các trường thông tin như thông số, kết quả, đơn vị, thời gian và trạng thái thiết bị. Quy định cũng yêu cầu khả năng lưu giữ liên tục ít nhất 60 ngày dữ liệu gần nhất tại data logger.

Điều đó cho thấy data logger không đơn thuần là “bộ nhớ”. Nó là điểm giao giữa phép đo vật lý và toàn bộ chuỗi dữ liệu số phía sau.

Hạ tầng truyền thông đưa dữ liệu từ trạm về trung tâm

Khi dữ liệu đã được thu nhận tại hiện trường, lớp truyền thông chịu trách nhiệm đưa dữ liệu tới máy chủ hoặc nền tảng quản lý. Tùy địa điểm và yêu cầu vận hành, kết nối có thể sử dụng Ethernet, mạng di động, cáp quang, Wi-Fi, radio hoặc vệ tinh.

Một hệ truyền thông tốt phải giải quyết nhiều hơn câu hỏi “có Internet hay không”. Nó cần bảo đảm:

Tính liên tục: mất mạng không được đồng nghĩa với mất dữ liệu. Data logger cần lưu đệm và gửi bù sau khi đường truyền phục hồi.

Tính đúng thời gian: đồng hồ giữa thiết bị, data logger và máy chủ phải được đồng bộ để giá trị đo có thể đối chiếu chính xác theo thời điểm.

Tính toàn vẹn: dữ liệu tới máy chủ phải tương ứng với dữ liệu được tạo tại trạm, tránh mất bản ghi, trùng bản ghi hoặc thay đổi ngoài kiểm soát.

Khả năng giám sát: trung tâm cần nhận biết được tình trạng mất kết nối, lỗi thiết bị hoặc dữ liệu bất thường để xử lý.

Theo yêu cầu áp dụng cho hệ thống quan trắc môi trường tự động liên tục trong Thông tư 10/2021/TT-BTNMT, dữ liệu thuộc phạm vi quy định phải được truyền về cơ quan tiếp nhận theo thời gian thực, chậm nhất 5 phút sau khi hệ thống trả kết quả; khi đường truyền gián đoạn, dữ liệu phải được tự động truyền bổ sung sau khi kết nối phục hồi. Quy định này cũng đặt ra các yêu cầu cụ thể đối với phương thức truyền, đồng bộ thời gian và quản lý kết nối.

Vì vậy, đường truyền không phải phụ kiện của hệ thống quan trắc. Nó là một phần của tính liên tục dữ liệu.

Máy chủ và nền tảng dữ liệu biến dòng số liệu thành thông tin có thể sử dụng

Khi dữ liệu tới trung tâm, hệ thống bước sang lớp lưu trữ và xử lý. Đây có thể là máy chủ đặt tại đơn vị vận hành, trung tâm dữ liệu hoặc kiến trúc cloud tùy mô hình triển khai.

Nền tảng thường cần thực hiện bốn nhóm chức năng.

Lưu trữ dữ liệu gốc và lịch sử

Dữ liệu nên giữ được giá trị đo, timestamp, đơn vị, trạng thái thiết bị và các metadata cần thiết. Việc chỉ lưu một bảng kết quả đã xử lý có thể làm mất dấu vết cần thiết khi phải kiểm tra lại chất lượng dữ liệu.

Xử lý và chuẩn hóa

Nền tảng có thể chuyển đổi đơn vị, tính giá trị trung bình theo khoảng thời gian, ghép dữ liệu khí tượng, nhận cờ trạng thái hoặc chuẩn hóa dữ liệu từ nhiều loại thiết bị.

Các phép xử lý phải có khả năng truy vết. Một giá trị đã hiệu chỉnh hoặc đã được loại khỏi tập dữ liệu hợp lệ cần phân biệt với dữ liệu thô ban đầu.

Hiển thị và cảnh báo

Dashboard, biểu đồ thời gian, bản đồ, cảnh báo vượt ngưỡng và cảnh báo lỗi thiết bị giúp biến hàng nghìn bản ghi thành thông tin vận hành.

Tuy nhiên, cảnh báo chỉ có ý nghĩa khi dựa trên dữ liệu đã đủ điều kiện sử dụng. Một cảm biến lỗi nhưng vẫn tạo giá trị cao bất thường có thể gây cảnh báo sai nếu nền tảng chỉ so sánh số đo với một ngưỡng cố định.

Chia sẻ và báo cáo

Lớp dữ liệu có thể cung cấp báo cáo, API, tệp trao đổi hoặc kết nối với hệ thống quản lý cấp cao hơn. Trong chuỗi quản lý dữ liệu của EPA, lưu trữ đi cùng quá trình validation trước khi dữ liệu trở thành đầu vào cho báo cáo và khai thác.

Nền tảng dữ liệu vì thế không chỉ là giao diện xem biểu đồ. Nó phải bảo tồn được nguồn gốc và trạng thái chất lượng của từng giá trị.

QA/QC, hiệu chuẩn và xác nhận dữ liệu quyết định số đo có đáng tin hay không

Một hệ thống có đầy đủ cảm biến, data logger và phần mềm vẫn có thể tạo dữ liệu kém chất lượng nếu thiếu Quality Assurance/Quality Control – QA/QC.

QC bao gồm những hoạt động kỹ thuật trực tiếp nhằm kiểm tra hiệu năng của quá trình đo, chẳng hạn hiệu chuẩn và kiểm tra độ chính xác. QA có phạm vi rộng hơn, nhằm bảo đảm toàn bộ chương trình quan trắc vận hành theo mục tiêu chất lượng đã đặt ra. EPA cũng nhấn mạnh việc hiệu chuẩn, precision check và validation là các hoạt động cần thiết để duy trì dữ liệu có chất lượng đã biết.

Trong một hệ thống tự động, QA/QC có thể bao gồm:

·         Hiệu chuẩn ban đầu và hiệu chuẩn định kỳ

·         Kiểm tra bằng chuẩn hoặc thiết bị tham chiếu

·         Theo dõi trạng thái và độ trôi của thiết bị

·         Phát hiện giá trị vượt dải đo hoặc bất thường

·         Gắn cờ dữ liệu trong thời gian hiệu chuẩn, bảo trì hoặc lỗi

·         Đối chiếu dữ liệu gốc với dữ liệu trên máy chủ

·         Lưu nhật ký thay đổi cấu hình và lịch sử bảo trì

·         Xác nhận dữ liệu trước khi dùng cho báo cáo chính thức

Điểm quan trọng là lọc giá trị bất thường không đồng nghĩa với QA/QC đầy đủ. Một thuật toán có thể phát hiện số liệu khác thường nhưng không tự chứng minh được cảm biến đang đúng hay sai. Quyết định đó thường cần thêm trạng thái thiết bị, dữ liệu hiệu chuẩn, điều kiện hiện trường và quy tắc chuyên môn.

Đây cũng là lý do hệ thống nên lưu cả dữ liệu QC, calibration và diagnostic thay vì chỉ lưu kết quả cuối cùng. Hồ sơ đầy đủ cho phép truy ngược lịch sử của một điểm dữ liệu và đánh giá liệu nó có đủ cơ sở để sử dụng hay không.

Nguồn điện, tủ trạm, an ninh và bảo trì giữ toàn bộ hệ thống hoạt động ổn định

Phần ít được chú ý nhưng không thể tách khỏi hệ thống quan trắc là hạ tầng vận hành. Một kiến trúc dữ liệu tốt không thể bù lại việc thiết bị mất nguồn, đầu đo bị bám bẩn hoặc trạm không được bảo trì.

Nhóm này có thể bao gồm nguồn điện, UPS hoặc nguồn dự phòng, tủ thiết bị, hệ thống điều nhiệt, chống sét, tiếp địa, camera, kiểm soát truy cập và các điều kiện bảo vệ thiết bị theo môi trường lắp đặt.

Vai trò của từng thành phần phụ thuộc loại trạm. Một cảm biến độc lập chạy pin sẽ khác đáng kể một trạm phân tích khí thải có bơm, đường lấy mẫu, tủ điều hòa nhiệt độ và nhiều máy phân tích. Vì vậy không tồn tại một danh mục phần cứng duy nhất áp dụng nguyên xi cho mọi hệ thống.

Bảo trì cũng phải được xem như một phần của vòng đời hệ thống. Các cảm biến có thể trôi, vật tư tiêu hao cần thay thế, đường lấy mẫu có thể tắc và kết nối dữ liệu có thể suy giảm. Theo dõi sức khỏe cảm biến, hiệu chuẩn và các chỉ số QC giúp phát hiện những vấn đề này trước khi chúng biến thành một chuỗi dữ liệu không còn giá trị.

Với hệ thống có camera thuộc phạm vi quản lý của Thông tư 10/2021/TT-BTNMT, quy định còn xác định phương thức truyền dữ liệu camera và yêu cầu lưu trữ dữ liệu camera tối thiểu 3 tháng. Đây là ví dụ cho thấy hạ tầng giám sát có thể trở thành thành phần bắt buộc khi hệ thống được đặt trong một bối cảnh pháp lý cụ thể.

Một hệ thống quan trắc môi trường hoàn chỉnh vì thế không nên được đánh giá bằng số lượng cảm biến. Cấu trúc quan trọng hơn là toàn bộ chuỗi: đo đúng → thu nhận đúng → truyền đủ → lưu có truy vết → kiểm soát chất lượng → biến dữ liệu thành thông tin sử dụng được.

Ở quy mô tối giản, hệ thống có thể chỉ gồm cảm biến, bộ ghi dữ liệu và phương tiện truy xuất. Khi yêu cầu tăng lên đến quan trắc tự động liên tục hoặc phục vụ quản lý nhà nước, kiến trúc phải bổ sung truyền dữ liệu thời gian thực, quản lý trạng thái thiết bị, lưu trữ, bảo mật, QA/QC, hiệu chuẩn, cảnh báo và các thành phần hạ tầng tương ứng.

Do đó, khi thiết kế hoặc đánh giá thành phần hệ thống quan trắc môi trường, câu hỏi quan trọng không chỉ là “hệ thống có những thiết bị nào”, mà còn là mỗi giá trị từ cảm biến có được bảo toàn đầy đủ về thời gian, trạng thái, chất lượng và khả năng truy vết cho tới khi trở thành dữ liệu phục vụ quyết định hay không.
