Quan trắc môi trường tự động thu thập dữ liệu như thế nào?

Một hệ thống hoàn chỉnh vì thế không chỉ có cảm biến. Dữ liệu phải đi qua cả chuỗi gồm đo hoặc lấy mẫu → phân tích → chuyển tín hiệu → ghi nhận dữ liệu → lưu trữ → truyền dữ liệu → kiểm tra trạng thái → cảnh báo hoặc kích hoạt hành động khi có điều kiện bất thường.

Cách vận hành này tạo ra điểm khác biệt quan trọng: người quản lý không chỉ biết một thông số môi trường tại một thời điểm riêng lẻ mà có thể theo dõi sự biến động của nó theo thời gian. Tuy nhiên, “liên tục” không có nghĩa mọi thông số đều cho một kết quả mới sau từng giây. Chu kỳ tạo kết quả phụ thuộc vào nguyên lý đo và thời gian đáp ứng của từng thiết bị phân tích.

Quan trắc môi trường tự động là một hệ thống đo và quản lý dữ liệu

Phần đo chỉ là đầu vào của quan trắc tự động. Giá trị thực sự của hệ thống xuất hiện khi kết quả đo được gắn với thời gian, đơn vị, trạng thái thiết bị và được lưu thành một chuỗi dữ liệu có thể theo dõi.

Theo cách tiếp cận kỹ thuật của Thông tư 10/2021/TT-BTNMT, quan trắc tự động, liên tục là quá trình đo đạc, phân tích liên tục theo thời gian các thông số môi trường bằng thiết bị đo hoặc phân tích tự động. Các trạm hoặc hệ thống có thể phục vụ quan trắc chất lượng nước mặt, không khí xung quanh, nước thải, khí thải và những thành phần môi trường phù hợp với mục tiêu giám sát.

Vì vậy, một giá trị như “pH = 7,2” đứng riêng chưa phải toàn bộ dữ liệu cần quản lý. Hệ thống còn phải biết giá trị đó được tạo lúc nào, từ thiết bị nào, đơn vị gì và thiết bị đang ở trạng thái đo bình thường, hiệu chuẩn hay báo lỗi.

Điều này cũng giải thích vì sao không nên đồng nhất quan trắc tự động với việc “gắn cảm biến rồi xem số”. Một hệ thống có cảm biến nhưng không bảo đảm thu nhận, lưu trữ và truy xuất dữ liệu ổn định sẽ không tạo được chuỗi thông tin đủ tin cậy để đánh giá diễn biến môi trường.

Thiết bị đo biến đặc tính môi trường thành dữ liệu như thế nào?

Quá trình thu thập bắt đầu tại điểm quan trắc. Tùy thông số và môi trường cần giám sát, phép đo có thể được thực hiện trực tiếp tại dòng nước, dòng khí hoặc thông qua một hệ thống lấy và dẫn mẫu đến thiết bị phân tích.

Đo trực tiếp tại vị trí quan trắc

Các đầu đo phù hợp có thể tiếp xúc trực tiếp với môi trường và chuyển đặc tính vật lý hoặc hóa học thành tín hiệu đo. Những thông số như pH, nhiệt độ hoặc một số chỉ tiêu sử dụng đầu dò chuyên dụng có thể được xác định theo cách này.

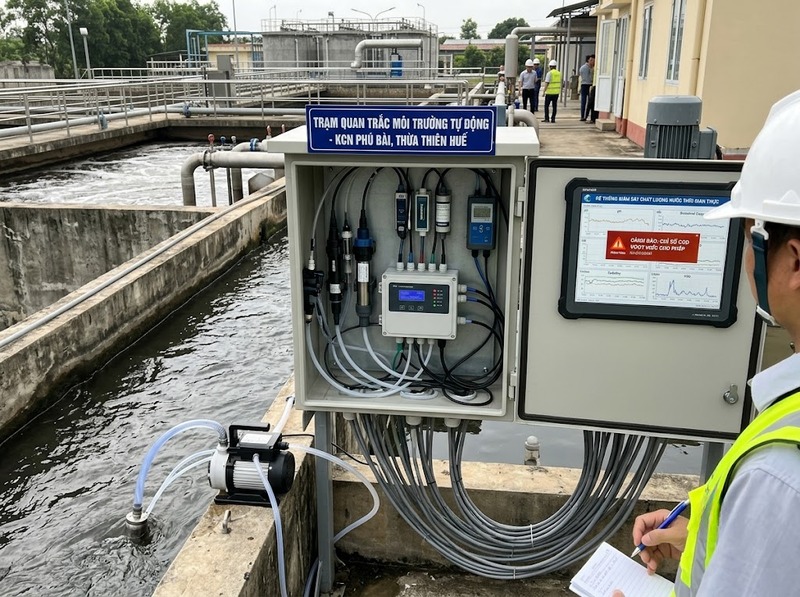

Ví dụ với hệ thống nước thải, phương pháp trực tiếp cho phép đặt đầu đo tại vị trí quan trắc sau hệ thống xử lý. Thiết bị liên tục tiếp nhận trạng thái của dòng nước và tạo kết quả theo chu kỳ vận hành đã thiết lập.

Ưu điểm của cách đo này là đường đi của mẫu ngắn và khả năng phản ánh biến động tại điểm đo nhanh. Đổi lại, đầu đo trực tiếp chịu tác động mạnh của cặn, độ ẩm, hóa chất, nhiệt độ và hiện tượng bám bẩn, nên việc làm sạch và kiểm tra thiết bị ảnh hưởng trực tiếp đến chất lượng dữ liệu.

Đưa mẫu đến thiết bị phân tích tự động

Không phải thông số nào cũng có thể xác định bằng một đầu dò đơn giản. Hệ thống có thể bơm hoặc dẫn mẫu từ vị trí quan trắc đến thùng chứa mẫu hoặc bộ phân tích tự động. Thiết bị sau đó thực hiện chu trình xử lý và phân tích theo nguyên lý riêng trước khi trả kết quả.

Đó là lý do tần suất dữ liệu giữa các chỉ tiêu không nhất thiết giống nhau. Theo yêu cầu đặc tính kỹ thuật đối với hệ thống quan trắc nước thải trong Thông tư 10/2021/TT-BTNMT, thời gian đáp ứng của thiết bị pH và nhiệt độ có thể ở mức không quá 5 giây, TSS không quá 10 giây, trong khi COD có thể đến 15 phút và các thông số như amoni, tổng nitơ, tổng phốt pho hoặc TOC có thể đến 30 phút.

Như vậy, “tự động, liên tục” mô tả quá trình giám sát được duy trì tự động theo thời gian, chứ không đồng nghĩa tất cả thiết bị phải trả dữ liệu với cùng một khoảng thời gian.

Data logger thu nhận và lưu dữ liệu từ thiết bị đo ra sao?

Sau khi thiết bị đo hoặc bộ phân tích tạo kết quả, dữ liệu cần được đưa đến hệ thống nhận, truyền và quản lý dữ liệu, thường được gọi là data logger.

Data logger đóng vai trò trung gian giữa lớp đo và lớp quản lý. Nó tiếp nhận tín hiệu từ các thiết bị, gắn các thông tin cần thiết vào từng kết quả, lưu dữ liệu cục bộ và chuẩn bị dữ liệu để truyền đến máy chủ tiếp nhận.

Theo Điều 39 Thông tư 10/2021/TT-BTNMT, dữ liệu tối thiểu được quản lý bao gồm:

·         Thông số đo

·         Kết quả đo

·         Đơn vị đo

·         Thời gian đo

·         Trạng thái của thiết bị đo

Trạng thái thiết bị đặc biệt quan trọng. Hai con số giống nhau không có giá trị sử dụng giống nhau nếu một kết quả được tạo khi thiết bị đang đo bình thường còn kết quả kia xuất hiện trong thời gian hiệu chuẩn hoặc khi thiết bị đang báo lỗi.

Hệ thống cũng phải duy trì khả năng lưu dữ liệu tại chỗ. Theo yêu cầu của Thông tư 10/2021/TT-BTNMT, data logger tại các trạm, hệ thống thuộc phạm vi điều chỉnh phải bảo đảm lưu giữ liên tục ít nhất 60 ngày dữ liệu gần nhất.

Kho lưu cục bộ này còn có tác dụng khi kết nối mạng bị mất. Dữ liệu đo không nhất thiết biến mất theo đường truyền; sau khi kết nối được khôi phục, hệ thống có thể truyền bổ sung phần dữ liệu phát sinh trong khoảng thời gian gián đoạn.

Dữ liệu được truyền từ trạm quan trắc đến máy chủ như thế nào?

Sau khi được ghi nhận, dữ liệu có thể được truyền qua mạng đến máy chủ hoặc trung tâm quản lý. Đây là bước biến một hệ thống đo tại chỗ thành hệ thống giám sát từ xa.

Trong mô hình quản lý dữ liệu quan trắc tự động, data logger tạo các tệp dữ liệu theo cấu trúc quy định rồi truyền chúng đến máy chủ tiếp nhận. Đối với các hệ thống thuộc yêu cầu của Điều 39 Thông tư 10/2021/TT-BTNMT, phương thức FTP, FTPs hoặc sFTP được quy định cho việc truyền dữ liệu; dữ liệu phải được truyền theo thời gian thực, chậm nhất 05 phút sau khi kết quả quan trắc được hệ thống trả ra.

Yêu cầu này cần được phân biệt với thời gian phân tích của thiết bị. Chẳng hạn, nếu một bộ phân tích cần 15 phút để hoàn tất một phép đo, mốc truyền dữ liệu được tính sau khi kết quả đó đã được thiết bị tạo ra, chứ không có nghĩa thiết bị phải sinh một kết quả mới sau mỗi 5 phút.

Thời gian giữa trạm và máy chủ cũng phải được đồng bộ. Nếu mỗi thiết bị sử dụng một đồng hồ sai lệch khác nhau, chuỗi dữ liệu có thể bị đảo thứ tự hoặc gây khó khăn khi đối chiếu một biến động với sự kiện vận hành xảy ra cùng thời điểm.

Trong trường hợp đường truyền bị gián đoạn, dữ liệu đã lưu tại trạm phải được truyền lại sau khi kết nối phục hồi. Cơ chế này giúp phân biệt hai tình huống rất khác nhau: không truyền được dữ liệu và không thực hiện được phép đo. Mất kết nối mạng chưa đồng nghĩa môi trường không được đo, nếu hệ thống đo và lưu cục bộ vẫn hoạt động bình thường.

Hệ thống phát hiện vượt ngưỡng và tạo cảnh báo ra sao?

Cảnh báo không phải là một phép đo riêng. Nó được tạo bằng cách áp dụng một điều kiện lên dữ liệu đã đo được.

Logic cơ bản có dạng:

Kết quả đo → kiểm tra trạng thái dữ liệu → so sánh với ngưỡng → xác định điều kiện bất thường → phát cảnh báo hoặc thực hiện hành động được cấu hình

Ngưỡng so sánh phải phù hợp với mục đích giám sát. Trong trường hợp giám sát nguồn thải, giá trị tham chiếu có thể liên quan đến quy chuẩn kỹ thuật môi trường và các điều kiện áp dụng cho nguồn thải cụ thể. Với một trạm theo dõi chất lượng môi trường, cảnh báo có thể phục vụ nhận diện xu hướng hoặc nguy cơ ô nhiễm theo mục tiêu của chương trình quan trắc.

Hệ thống nước thải tự động còn có thể kết hợp thiết bị lấy mẫu tự động. Theo yêu cầu kỹ thuật của Thông tư 10/2021/TT-BTNMT, thiết bị này có chức năng lấy và lưu mẫu khi một trong các thông số được giám sát vượt ngưỡng quy chuẩn cho phép hoặc khi cơ quan có thẩm quyền yêu cầu.

Việc giữ lại mẫu tạo thêm một lớp kiểm chứng. Dữ liệu trực tuyến cho biết thời điểm xuất hiện bất thường, còn mẫu thực tế có thể phục vụ hoạt động kiểm tra hoặc phân tích cần thiết sau đó.

Tuy nhiên, một cảnh báo vượt ngưỡng chưa tự động chứng minh rằng môi trường thực sự đã xảy ra sự cố. Đầu đo bám bẩn, đường mẫu tắc, hóa chất phân tích hết, thiết bị đang hiệu chuẩn hoặc lỗi tín hiệu đều có thể tạo dữ liệu bất thường. Vì thế trạng thái thiết bị và quá trình kiểm soát chất lượng phải được xem cùng với giá trị đo.

Vì sao dữ liệu tự động vẫn phải được kiểm soát chất lượng?

Tự động hóa làm giảm nhu cầu thao tác thủ công trong từng phép đo nhưng không loại bỏ sai số, độ trôi của cảm biến hay ảnh hưởng của điều kiện vận hành.

Một cảm biến hoạt động liên tục trong môi trường nước thải, khí thải hoặc ngoài trời có thể chịu nhiều tác động: bám cặn, ăn mòn, độ ẩm, nhiệt độ thay đổi, rung động, lão hóa linh kiện hoặc nhiễu tín hiệu. Đối với thiết bị phân tích có sử dụng dung dịch chuẩn và thuốc thử, chất lượng hóa chất và chu trình bảo dưỡng cũng có thể ảnh hưởng tới kết quả.

Do đó, hệ thống phải đi kèm các hoạt động như kiểm tra thiết bị, vệ sinh, hiệu chuẩn, kiểm tra bằng chất chuẩn và bảo trì theo yêu cầu kỹ thuật. Mục tiêu không phải làm chuỗi số liệu “đẹp” hơn mà là xác định liệu kết quả có đủ điều kiện đại diện cho trạng thái môi trường tại thời điểm đo hay không.

Các đặc tính kỹ thuật của thiết bị cũng tạo ra giới hạn cho dữ liệu. Chẳng hạn, quy định kỹ thuật đối với một số thiết bị quan trắc nước thải nêu mức sai số hoặc độ chính xác cho từng thông số; pH được quy định mức ±0,2 pH, trong khi nhiều thiết bị đo các chỉ tiêu khác có yêu cầu độ chính xác tính theo phần trăm giá trị đọc hoặc khoảng đo.

Bởi vậy, dữ liệu tự động không nên được hiểu như một giá trị tuyệt đối không có sai số. Nó là kết quả của một hệ thống đo có đặc tính kỹ thuật xác định và chỉ đáng tin khi thiết bị được vận hành trong điều kiện phù hợp.

Quan trắc tự động khác quan trắc định kỳ ở điểm nào?

Khác biệt chính nằm ở cách dữ liệu được tạo theo thời gian.

Quan trắc định kỳ thực hiện đo hoặc lấy mẫu theo một kế hoạch xác định. Mỗi đợt tạo ra thông tin về môi trường tại những thời điểm lấy mẫu tương ứng. Nếu một biến động xảy ra giữa hai đợt và kết thúc trước lần lấy mẫu tiếp theo, dữ liệu định kỳ có thể không ghi nhận được sự kiện đó.

Quan trắc tự động tạo chuỗi dữ liệu với mật độ thời gian cao hơn. Nhờ vậy, người quản lý có thể nhìn thấy thời điểm thông số bắt đầu thay đổi, mức cao nhất hoặc thấp nhất, thời gian kéo dài và quá trình trở về trạng thái bình thường.

Hai phương thức vì thế không đơn giản là một bên “cũ” và một bên “mới”. Phân tích phòng thí nghiệm vẫn có thể cần thiết với những chỉ tiêu không phù hợp cho phép đo tự động, khi cần phương pháp phân tích chuyên sâu hoặc khi cần xác minh kết quả. Quan trắc tự động mạnh ở khả năng theo dõi diễn biến; quan trắc lấy mẫu và phân tích có thể cung cấp những loại bằng chứng mà thiết bị trực tuyến không tạo ra.

Một chu kỳ dữ liệu quan trắc tự động hoàn chỉnh diễn ra như thế nào?

Có thể hình dung một chu kỳ vận hành bằng trường hợp một trạm theo dõi nước thải.

Nước sau xử lý đi qua vị trí quan trắc hoặc được đưa vào hệ thống lấy mẫu. Đầu đo pH tạo tín hiệu điện tương ứng với trạng thái của mẫu, trong khi bộ phân tích COD thực hiện chu trình phân tích riêng. Khi từng thiết bị hoàn tất phép đo, kết quả được gửi đến data logger.

Data logger ghi nhận tên thông số, giá trị, đơn vị, thời gian và trạng thái thiết bị. Dữ liệu được lưu tại trạm đồng thời được chuẩn bị để truyền đến máy chủ. Nếu kết nối hoạt động bình thường, kết quả được truyền theo chu kỳ quy định. Nếu mạng bị gián đoạn, dữ liệu tiếp tục được lưu cục bộ và được gửi bổ sung sau khi kết nối trở lại.

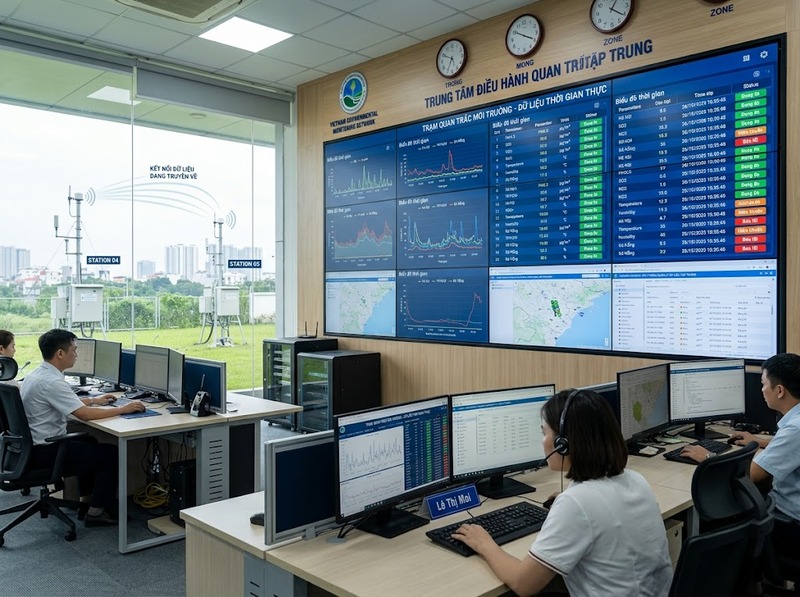

Tại hệ thống quản lý, giá trị có thể được hiển thị thành bảng, đồ thị hoặc đưa vào logic cảnh báo. Nếu một thông số đi qua ngưỡng đã xác lập và dữ liệu đáp ứng các điều kiện hợp lệ, hệ thống có thể gửi cảnh báo cho người vận hành. Trong hệ thống có chức năng lấy mẫu tự động, điều kiện vượt ngưỡng còn có thể kích hoạt việc lưu mẫu để phục vụ kiểm tra.

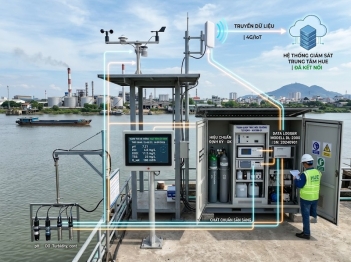

Chuỗi xử lý đó cho thấy bản chất của quan trắc môi trường tự động không nằm ở một cảm biến riêng lẻ. Nó là sự phối hợp giữa thiết bị đo, hệ thống lấy hoặc dẫn mẫu, bộ phân tích, data logger, đường truyền, máy chủ quản lý và quy trình kiểm soát chất lượng. Chỉ khi các mắt xích này hoạt động đúng, một thay đổi ngoài môi trường mới được chuyển thành dữ liệu có thể theo dõi và sử dụng.

Quan trắc môi trường tự động giúp biến các biến động của nước, không khí hoặc nguồn thải thành chuỗi dữ liệu theo thời gian. Thiết bị thực hiện phép đo, data logger tiếp nhận và lưu kết quả, hệ thống truyền dữ liệu đưa thông tin đến nơi quản lý, còn logic giám sát có thể phát hiện giá trị bất thường và tạo cảnh báo.

Điểm quan trọng là tính “tự động” không đồng nghĩa dữ liệu tự nhiên trở nên chính xác hoặc đáng tin cậy. Giá trị sử dụng của hệ thống phụ thuộc đồng thời vào vị trí đo, nguyên lý phân tích, đặc tính kỹ thuật của thiết bị, hiệu chuẩn, bảo trì, trạng thái phép đo, khả năng lưu và truyền dữ liệu. Khi toàn bộ chuỗi này được kiểm soát, quan trắc tự động mới thực hiện đúng vai trò của nó: theo dõi diễn biến môi trường liên tục và giúp phát hiện bất thường sớm hơn so với việc chỉ quan sát các thời điểm rời rạc.
