Telemetry quan trắc môi trường truyền dữ liệu từ xa thế nào?

Vì vậy, telemetry không phải bản thân cảm biến hay máy phân tích. Nó là lớp kết nối giữa phép đo tại hiện trường và hệ thống dữ liệu ở xa. Khả năng lưu đệm khi mất kết nối, truyền bù sau sự cố và giữ nguyên thông tin đo là những chức năng quan trọng để một hệ thống quan trắc có thể hoạt động liên tục thay vì chỉ ghi nhận dữ liệu cục bộ.

Telemetry quan trắc môi trường là gì?

Trong quan trắc môi trường, telemetry có thể hiểu là hệ thống thu nhận, lưu giữ và truyền tự động dữ liệu đo từ một điểm quan trắc đến một địa điểm khác để theo dõi, quản lý và xử lý từ xa. Điểm đầu của chuỗi là thiết bị đo hoặc phân tích; điểm cuối thường là máy chủ, cơ sở dữ liệu hoặc phần mềm giám sát của đơn vị vận hành và cơ quan quản lý.

Telemetry vì thế có ba nhiệm vụ gắn liền với nhau. Trước hết, hệ thống phải lấy đúng dữ liệu mà thiết bị đo tạo ra. Tiếp theo, dữ liệu cần được chuẩn hóa về thông số, giá trị, đơn vị, thời gian và trạng thái thiết bị. Cuối cùng, dữ liệu được truyền qua mạng mà không phụ thuộc vào việc nhân viên phải đến điểm đo để sao chép thủ công.

Điểm cần phân biệt là quan trắc tự động và telemetry không hoàn toàn đồng nghĩa. Thiết bị quan trắc tự động thực hiện phép đo; telemetry chịu trách nhiệm đưa kết quả đo ra khỏi trạm. Một trạm có máy phân tích tự động nhưng chỉ lưu dữ liệu tại chỗ vẫn chưa thực hiện đầy đủ chức năng truyền dữ liệu từ xa.

Trong mô hình quan trắc tự động, liên tục tại Việt Nam, Thông tư 10/2021/TT-BTNMT quy định riêng các yêu cầu đối với hệ thống nhận, truyền và quản lý dữ liệu. Điều này cho thấy đường truyền và data logger không chỉ là bộ phận phụ trợ mà là một phần của chuỗi dữ liệu quan trắc.

Dữ liệu đi từ điểm đo đến máy chủ theo chuỗi nào?

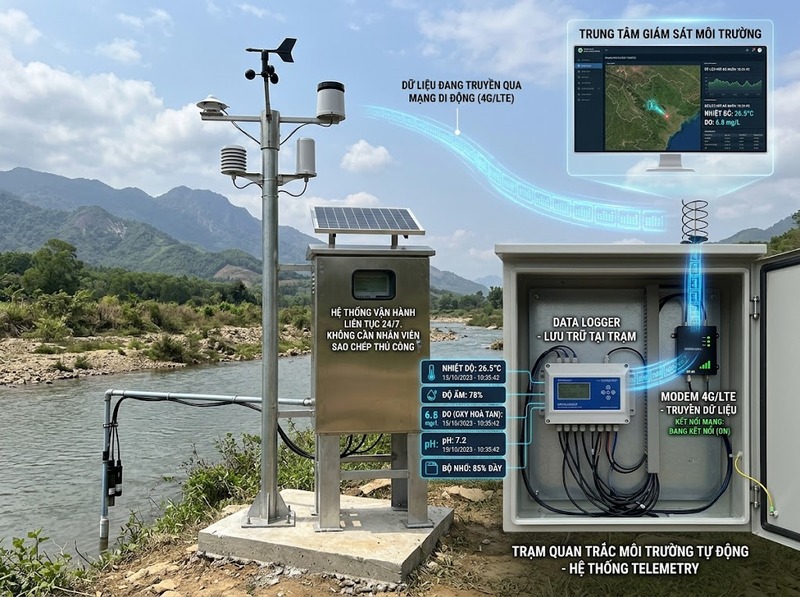

Một chuỗi telemetry điển hình bắt đầu ngay khi thiết bị đo hoặc máy phân tích tạo ra kết quả. Dữ liệu được chuyển trực tiếp tới hệ thống nhận, truyền và quản lý dữ liệu, thường được gọi là data logger. Data logger tiếp nhận kết quả, ghi nhận thời gian và trạng thái thiết bị, lưu một bản tại trạm rồi tạo dữ liệu để gửi qua đường truyền Internet đến máy chủ tiếp nhận.

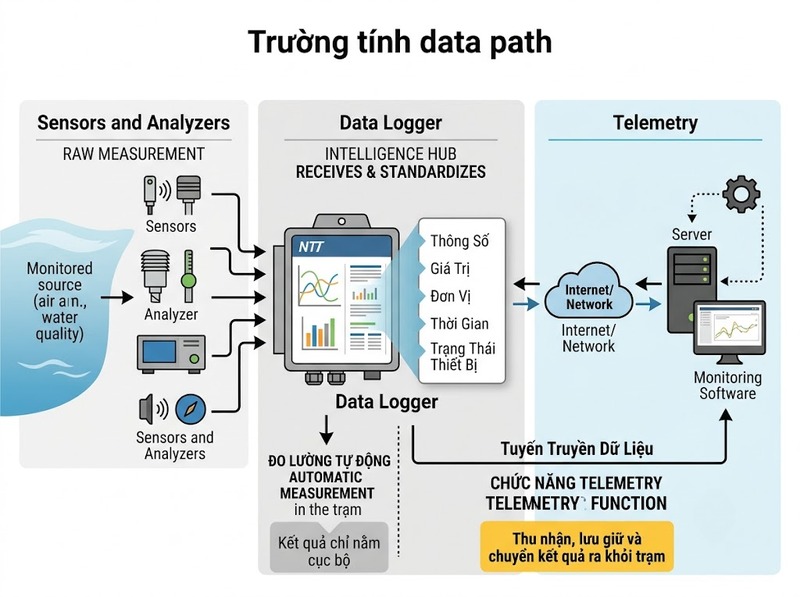

Có thể hình dung luồng hoạt động theo thứ tự:

Thiết bị đo, phân tích → data logger → đường truyền dữ liệu → máy chủ tiếp nhận → cơ sở dữ liệu/phần mềm giám sát

Mỗi mắt xích giải quyết một vấn đề khác nhau. Thiết bị đo chịu trách nhiệm về phép đo. Data logger tạo tính liên tục và cấu trúc cho dòng dữ liệu. Đường truyền đưa dữ liệu vượt khỏi phạm vi nhà trạm. Máy chủ tiếp nhận lưu trữ, kiểm tra và cung cấp dữ liệu cho hoạt động giám sát.

Theo Điều 39 Thông tư 10/2021/TT-BTNMT, data logger tại các trạm và hệ thống quan trắc tự động, liên tục phải kết nối trực tiếp với thiết bị đo, thiết bị phân tích, bộ điều khiển hoặc hệ thống lấy mẫu tự động nếu có, thay vì lấy dữ liệu qua một thiết bị trung gian khác. Yêu cầu này giúp giảm các tầng trung gian có khả năng làm sai lệch hoặc thay đổi luồng dữ liệu trước khi dữ liệu được quản lý chính thức.

Tín hiệu đầu ra của hệ thống nhận, truyền và quản lý dữ liệu phải ở dạng số. Nhờ đó, giá trị quan trắc có thể được lưu trữ, đóng thành tệp và truyền tới máy chủ bằng quy trình tự động.

Data logger giữ vai trò gì trong hệ thống telemetry?

Data logger là điểm trung tâm giữa thiết bị quan trắc và mạng truyền dữ liệu. Nếu đường truyền được xem là tuyến vận chuyển, data logger chính là nơi tiếp nhận, tổ chức và lưu giữ dữ liệu trước khi gửi đi.

Dữ liệu tại đây không chỉ gồm một con số đo. Theo yêu cầu của Thông tư 10/2021/TT-BTNMT, dữ liệu lưu giữ tối thiểu phải thể hiện thông số đo, kết quả đo, đơn vị đo, thời gian đo và trạng thái của thiết bị như đang đo, đang hiệu chuẩn hoặc báo lỗi. Trạng thái thiết bị đặc biệt quan trọng vì cùng một giá trị số nhưng được ghi nhận trong thời gian máy hoạt động bình thường và trong thời gian hiệu chuẩn không mang cùng ý nghĩa khi đánh giá dữ liệu.

Data logger cũng tạo lớp dự phòng tại trạm. Quy định yêu cầu hệ thống bảo đảm lưu giữ liên tục ít nhất 60 ngày dữ liệu gần nhất. Vì vậy, việc dữ liệu chưa truyền được lên máy chủ trong một khoảng thời gian không đồng nghĩa dữ liệu đo lập tức biến mất, miễn là hệ thống thu nhận và lưu trữ cục bộ vẫn hoạt động bình thường.

Cơ chế này cho thấy telemetry không đơn thuần là “gửi dữ liệu qua Internet”. Một hệ thống truyền từ xa đáng tin cậy còn phải quản lý trạng thái dữ liệu trước khi truyền, duy trì bản lưu tại nguồn và biết dữ liệu nào cần gửi lại sau khi kết nối được phục hồi.

Dữ liệu được truyền đi bằng phương thức và tần suất nào?

Đối với luồng truyền từ trạm quan trắc đến máy chủ tiếp nhận của cơ quan quản lý cấp tỉnh, Thông tư 10/2021/TT-BTNMT quy định dữ liệu được truyền bằng FTP, FTPs hoặc sFTP đến địa chỉ máy chủ với tài khoản được cấp. Đường truyền Internet tại hệ thống phải đạt tối thiểu 30 Mb/s.

Yêu cầu quan trọng hơn đối với tính thời gian thực là độ trễ truyền. Sau khi hệ thống trả ra kết quả quan trắc, dữ liệu phải được truyền đi chậm nhất sau 5 phút, mỗi lần một tệp dữ liệu. Tệp sử dụng định dạng .txt và chứa năm nhóm thông tin chính: thông số, kết quả, đơn vị, thời gian và trạng thái thiết bị.

Thời gian của hệ thống phải được đồng bộ theo múi giờ Việt Nam GMT 7. Việc đồng bộ này cần thiết vì dữ liệu môi trường là chuỗi thời gian. Nếu đồng hồ của trạm và hệ thống nhận không thống nhất, một giá trị đo đúng vẫn có thể bị đặt sai vị trí trong chuỗi dữ liệu, ảnh hưởng đến việc đối chiếu diễn biến và xác định thời điểm xảy ra bất thường.

Cũng cần phân biệt hai tầng truyền dữ liệu. Yêu cầu “chậm nhất 5 phút” áp dụng cho dữ liệu từ trạm đến cơ quan tiếp nhận. Ở tầng truyền dữ liệu từ cấp tỉnh về hệ thống của Bộ, Thông tư quy định tần suất một lần mỗi giờ, sử dụng giá trị trung bình một giờ và yêu cầu tỷ lệ dữ liệu truyền về đạt tối thiểu 80% tổng số kết quả quan trắc đối với từng thông số.

Như vậy, “telemetry thời gian thực” không có nghĩa tất cả các máy chủ trong toàn bộ hệ thống luôn nhận từng giá trị vào cùng một thời điểm. Tần suất truyền phụ thuộc vào từng tầng của kiến trúc dữ liệu và yêu cầu quản lý tương ứng.

Mất kết nối mạng thì dữ liệu quan trắc được xử lý thế nào?

Gián đoạn đường truyền là điều telemetry phải tính đến ngay từ thiết kế. Một trạm quan trắc có thể tiếp tục đo trong khi kết nối tới máy chủ tạm thời không hoạt động. Nếu hệ thống chỉ gửi tức thời mà không có bộ nhớ cục bộ, khoảng thời gian mất mạng sẽ tạo ra khoảng trống dữ liệu không thể phục hồi.

Cơ chế data logger giải quyết vấn đề này bằng việc tiếp tục lưu dữ liệu tại trạm. Khi đường truyền hoạt động trở lại, hệ thống phải tự động truyền các dữ liệu của khoảng thời gian bị gián đoạn. Đây là cơ chế truyền bù, giúp chuỗi dữ liệu phía máy chủ được bổ sung thay vì chỉ tiếp tục từ thời điểm mạng khôi phục.

Theo Thông tư 10/2021/TT-BTNMT, nếu việc truyền dữ liệu bị gián đoạn quá 12 giờ, đơn vị vận hành phải thông báo về nguyên nhân và biện pháp khắc phục cho cơ quan tiếp nhận dữ liệu theo quy định.

Tuy nhiên, truyền bù chỉ xử lý được sự cố ở lớp truyền thông khi dữ liệu gốc vẫn được data logger ghi nhận. Nếu chính thiết bị đo, data logger hoặc nguồn điện của trạm ngừng hoạt động, hệ thống có thể không có dữ liệu để truyền lại. Đây là giới hạn quan trọng: telemetry bảo vệ tính liên tục của quá trình chuyển dữ liệu, nhưng không thể tự tạo lại một phép đo chưa từng được thiết bị ghi nhận.

Bởi vậy, khi đánh giá một khoảng trống trên biểu đồ quan trắc, cần phân biệt ít nhất hai tình huống: thiết bị không đo được và thiết bị đã đo nhưng dữ liệu chưa truyền được. Trạng thái thiết bị, dữ liệu lưu cục bộ và nhật ký truyền nhận là cơ sở để xác định nguyên nhân.

Telemetry biến dữ liệu tại trạm thành dữ liệu giám sát từ xa ra sao?

Giá trị thực tế của telemetry xuất hiện khi dữ liệu không còn bị “khóa” tại điểm đo. Sau khi được truyền tới máy chủ, dữ liệu có thể được lưu trong cơ sở dữ liệu và đưa vào phần mềm để hiển thị theo thời gian, lập bảng hoặc biểu đồ, so sánh với giới hạn liên quan và phát hiện gián đoạn truyền dữ liệu.

Theo yêu cầu kỹ thuật của Thông tư 10/2021/TT-BTNMT đối với hệ thống quản lý dữ liệu ở cấp tiếp nhận, phần mềm phải có khả năng quản lý và hiển thị thông tin trạm, thông số, thời gian, đơn vị, kết quả và trạng thái thiết bị; đồng thời hỗ trợ tính giá trị lớn nhất, nhỏ nhất, trung bình, so sánh với quy chuẩn môi trường và theo dõi cảnh báo trực tuyến.

Cơ chế này thay đổi cách giám sát môi trường. Với phương thức lấy dữ liệu thủ công, người quản lý chỉ biết kết quả sau khi dữ liệu được thu thập và chuyển giao. Với telemetry, độ trễ giữa lúc thiết bị tạo kết quả và lúc dữ liệu xuất hiện trên hệ thống quản lý có thể được kiểm soát theo yêu cầu truyền tự động.

Dù vậy, telemetry không tự bảo đảm rằng một giá trị đo là chính xác. Chất lượng cuối cùng còn phụ thuộc vào thiết bị đo, hiệu chuẩn, bảo trì, lấy mẫu, kiểm soát chất lượng và trạng thái vận hành của trạm. Telemetry bảo đảm đường đi của dữ liệu; độ tin cậy của phép đo vẫn phải được kiểm soát từ nguồn.

Telemetry quan trắc môi trường tạo ra cầu nối tự động giữa điểm đo và hệ thống quản lý từ xa. Kết quả từ thiết bị được data logger tiếp nhận, gắn thông tin cần thiết, lưu tại trạm, truyền qua mạng đến máy chủ và được truyền bù nếu kết nối bị gián đoạn. Theo yêu cầu kỹ thuật hiện hành trong Thông tư 10/2021/TT-BTNMT, luồng từ trạm đến cơ quan tiếp nhận phải đáp ứng các điều kiện cụ thể như lưu tối thiểu 60 ngày, truyền chậm nhất sau 5 phút, đồng bộ GMT 7 và tự động gửi lại dữ liệu bị gián đoạn.

Điểm cốt lõi là telemetry không thay thế hoạt động đo và cũng không tự quyết định chất lượng dữ liệu. Chức năng của nó là làm cho dữ liệu đo tại hiện trường có thể được chuyển đi liên tục, có cấu trúc và có khả năng phục hồi sau sự cố truyền dẫn, từ đó phục vụ giám sát môi trường mà không phải thu thập dữ liệu thủ công tại từng điểm đo.
