IoT trong quan trắc môi trường kết nối dữ liệu như thế nào?

Điểm quan trọng là IoT không chỉ làm nhiệm vụ “đưa số đo lên Internet”. Một hệ thống quan trắc có giá trị phải duy trì được mối liên hệ giữa giá trị đo, cảm biến tạo ra giá trị đó, đối tượng được quan trắc, vị trí, thời điểm, đơn vị đo và trạng thái chất lượng dữ liệu. OGC SensorThings API cũng tiếp cận dữ liệu IoT theo hướng liên kết Thing, Location, Sensor, ObservedProperty, Datastream và Observation thay vì coi mỗi giá trị đo là một con số độc lập.

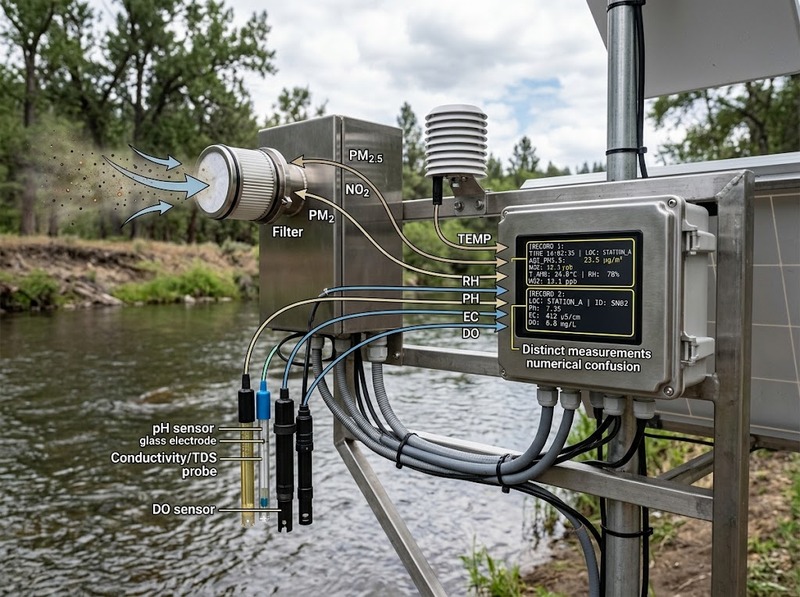

Cảm biến biến trạng thái môi trường thành dữ liệu số

Điểm bắt đầu của hệ thống là lớp cảm biến. Tùy đối tượng quan trắc, cảm biến có thể đo bụi PM, khí, nhiệt độ, độ ẩm, tiếng ồn, pH, độ đục, oxy hòa tan, mực nước hoặc những đại lượng môi trường khác.

Cảm biến chuyển hiện tượng vật lý hoặc hóa học thành tín hiệu điện. Bộ vi điều khiển hoặc thiết bị thu thập dữ liệu tiếp nhận tín hiệu này, chuyển đổi thành giá trị số và bổ sung thông tin cần thiết như thời gian đo, mã thiết bị, đơn vị, trạng thái cảm biến hoặc tọa độ.

Một bản ghi vì thế nên được hiểu theo dạng:

Thiết bị nào → đo đại lượng gì → tại đâu → lúc nào → kết quả bao nhiêu → trong điều kiện và trạng thái nào

Cấu trúc đó có ý nghĩa đặc biệt khi một trạm có nhiều cảm biến hoặc khi hàng trăm trạm cùng gửi dữ liệu về một nền tảng. Nếu chỉ nhận được giá trị “35” nhưng mất thông tin đó là 35 µg/m³ PM2.5, 35°C hay một đại lượng khác, dữ liệu gần như không thể sử dụng đúng mục đích.

Chất lượng truyền dẫn cũng không thể bù cho chất lượng phép đo kém. EPA nhấn mạnh rằng việc sử dụng cảm biến không khí cần được lập kế hoạch và quản lý chất lượng phù hợp để tạo dữ liệu hữu ích; nhiều ứng dụng cảm biến được xem là quan trắc bổ sung và cung cấp thông tin thay vì tự động thay thế hệ thống quan trắc phục vụ mục đích pháp quy.

Gateway tập hợp và chuẩn hóa dữ liệu trước khi truyền đi

Cảm biến không phải lúc nào cũng kết nối trực tiếp với Internet. Trong nhiều kiến trúc, dữ liệu trước tiên được đưa đến data logger, bộ điều khiển hoặc IoT gateway đặt tại trạm.

Gateway có thể thực hiện nhiều nhiệm vụ trước khi dữ liệu rời hiện trường:

·         Thu thập dữ liệu từ nhiều cảm biến

·         Gắn timestamp và mã nhận dạng

·         Kiểm tra giá trị thiếu hoặc trạng thái lỗi

·         Chuyển đổi định dạng dữ liệu

·         Lưu tạm khi mạng bị mất

·         Tổng hợp nhiều bản ghi trước khi gửi

·         Chuyển dữ liệu từ giao thức thiết bị sang giao thức Internet

Lớp này giải quyết một vấn đề thực tế: cảm biến và mạng truyền thông thường có vòng đời, giao diện và khả năng xử lý khác nhau. Gateway tạo một điểm trung gian để phần đo lường tại hiện trường không phải phụ thuộc hoàn toàn vào cấu trúc của nền tảng phía máy chủ.

Cơ chế lưu đệm cũng giúp tránh khoảng trống dữ liệu khi kết nối gián đoạn. Thay vì bỏ toàn bộ số đo trong thời gian mất mạng, thiết bị có thể lưu dữ liệu cục bộ và đồng bộ lại khi đường truyền phục hồi. Tuy nhiên, hệ thống phải phân biệt thời điểm dữ liệu được đo với thời điểm dữ liệu được gửi hoặc nhận; nếu không, dữ liệu truyền bù có thể bị hiểu nhầm là phép đo mới.

Dữ liệu được truyền qua mạng phù hợp với vị trí của trạm

Sau lớp thiết bị là mạng truyền thông. Không có một công nghệ kết nối duy nhất phù hợp với mọi hệ thống quan trắc.

Wi-Fi hoặc Ethernet phù hợp khi điểm đo có hạ tầng mạng ổn định. Mạng di động có thể được sử dụng tại các trạm phân tán nhưng vẫn nằm trong vùng phủ sóng. Các công nghệ mạng diện rộng công suất thấp như LoRaWAN hoặc những giải pháp LPWAN khác phù hợp với thiết bị cần tiết kiệm năng lượng và truyền lượng dữ liệu tương đối nhỏ.

Việc lựa chọn kết nối phụ thuộc đồng thời vào:

·         Khoảng cách truyền

·         Vùng phủ sóng

·         Nguồn điện tại trạm

·         Dung lượng dữ liệu

·         Tần suất lấy và gửi mẫu

·         Độ trễ có thể chấp nhận

·         Độ ổn định yêu cầu

·         Chi phí triển khai và vận hành

Một cảm biến gửi vài giá trị định kỳ không có cùng nhu cầu đường truyền với camera môi trường hoặc thiết bị truyền dữ liệu có dung lượng lớn. Vì vậy, “kết nối nhanh nhất” không nhất thiết là kiến trúc phù hợp nhất; mạng phải tương xứng với lượng dữ liệu và yêu cầu vận hành.

Ở tầng ứng dụng, dữ liệu có thể được chuyển qua HTTP/HTTPS, MQTT hoặc các cơ chế trao đổi dữ liệu khác. Điều quyết định không chỉ là giao thức mà còn là cách định danh bản tin, xử lý gửi lại, xác nhận dữ liệu, bảo mật kết nối và kiểm soát trường hợp thiết bị ngoại tuyến.

Nền tảng IoT biến các bản tin riêng lẻ thành dòng dữ liệu quan trắc

Khi đến máy chủ hoặc nền tảng đám mây, dữ liệu cần được đặt vào một mô hình đủ rõ để hệ thống biết mỗi bản tin thuộc thiết bị, thông số và vị trí nào.

Một luồng xử lý điển hình gồm:

Nhận dữ liệu → xác thực thiết bị → kiểm tra định dạng → gắn vào datastream → kiểm tra chất lượng → lưu trữ → cung cấp cho API, dashboard hoặc hệ thống phân tích

Ở giai đoạn này, metadata quan trọng gần như chính số đo. Những trường như sensor ID, vị trí, đơn vị, thời gian, loại thông số và phương pháp đo giúp dữ liệu từ nhiều thiết bị có thể được tìm kiếm và đối chiếu nhất quán.

OGC SensorThings API chuẩn hóa cách quản lý và truy xuất observations cùng metadata từ các hệ thống cảm biến IoT không đồng nhất. Mô hình của tiêu chuẩn liên kết các thực thể như Things, Locations, Datastreams, Sensors, ObservedProperties và Observations, tạo cơ sở để ứng dụng khác nhau truy cập dữ liệu theo một cấu trúc chung.

Khả năng liên thông này trở nên quan trọng khi hệ thống mở rộng. Nếu mỗi loại trạm sử dụng một cấu trúc dữ liệu độc quyền, việc tích hợp thêm thiết bị thường đòi hỏi viết lại phần kết nối hoặc chuyển đổi dữ liệu. Một mô hình thống nhất làm giảm sự phụ thuộc đó và giúp dữ liệu dễ được sử dụng bởi dashboard, GIS, hệ thống phân tích hoặc ứng dụng bên thứ ba.

Cảnh báo được tạo sau khi dữ liệu vượt qua điều kiện kiểm tra

Cảnh báo là kết quả của quá trình xử lý dữ liệu chứ không phải chức năng trực tiếp của cảm biến.

Sau khi nhận số đo, nền tảng có thể chạy các rule theo dạng:

Dữ liệu hợp lệ điều kiện xác định trước được thỏa mãn → tạo sự kiện → gửi cảnh báo

Điều kiện không nhất thiết chỉ là một giá trị vượt ngưỡng. Hệ thống có thể xem xét:

·         Giá trị vượt hoặc giảm dưới ngưỡng

·         Điều kiện kéo dài trong một khoảng thời gian

·         Nhiều lần đo liên tiếp cùng vượt ngưỡng

·         Mức tăng hoặc giảm bất thường

·         Đồng thời nhiều thông số thay đổi

·         Thiết bị ngừng gửi dữ liệu

·         Cảm biến báo lỗi hoặc trạng thái ngoài phạm vi vận hành

Việc yêu cầu nhiều mẫu liên tiếp trước khi phát cảnh báo có thể hữu ích khi cần hạn chế báo động do một phép đo đơn lẻ bất thường. Ngược lại, với sự kiện cần phản ứng rất nhanh, trì hoãn quá lâu để xác nhận có thể làm mất giá trị của cảnh báo. Đây là trade-off giữa độ nhạy và khả năng hạn chế cảnh báo giả.

Thông báo sau đó có thể được chuyển đến dashboard, email, SMS, ứng dụng di động hoặc hệ thống điều hành khác. Mỗi cảnh báo nên giữ được liên kết với dữ liệu gốc để người vận hành kiểm tra thiết bị nào phát hiện sự kiện, ở đâu, vào thời điểm nào và số đo nào đã kích hoạt rule.

Độ tin cậy của hệ thống phụ thuộc cả phép đo lẫn chuỗi dữ liệu

Một hệ thống IoT vẫn có thể hiển thị dữ liệu liên tục nhưng đưa ra kết luận sai nếu cảm biến bị lệch, đặt sai vị trí hoặc vận hành ngoài điều kiện phù hợp. Vì thế, “dữ liệu đã lên dashboard” không đồng nghĩa “dữ liệu đã đủ tin cậy để ra quyết định”.

EPA lưu ý rằng lập kế hoạch nghiên cứu, bảo đảm chất lượng và lựa chọn cách sử dụng cảm biến phù hợp là những yếu tố cần thiết để thu được dữ liệu có ích và tạo niềm tin vào dữ liệu quan trắc.

Độ tin cậy của toàn chuỗi thường phải được kiểm soát tại nhiều điểm:

1.    Phép đo: cảm biến phù hợp với thông số cần đo và được kiểm tra, hiệu chuẩn hoặc đối chứng khi cần

2.    Thời gian: các thiết bị có timestamp nhất quán để dữ liệu có thể đối chiếu

3.    Vị trí: số đo gắn đúng điểm hoặc khu vực quan trắc

4.    Truyền dẫn: hệ thống phát hiện bản tin mất, trùng hoặc đến muộn

5.    Lưu trữ: dữ liệu gốc và metadata được bảo toàn

6.    Xử lý: thuật toán không biến dữ liệu thiếu hoặc lỗi thành giá trị hợp lệ

7.    Cảnh báo: rule sử dụng dữ liệu đã qua các kiểm tra cần thiết

Điểm cuối cùng đặc biệt quan trọng. Nếu cảm biến bị lỗi nhưng hệ thống vẫn đưa giá trị đó vào rule, nền tảng có thể phát một cảnh báo hoàn toàn đúng theo logic phần mềm nhưng sai về hiện tượng môi trường thực tế.

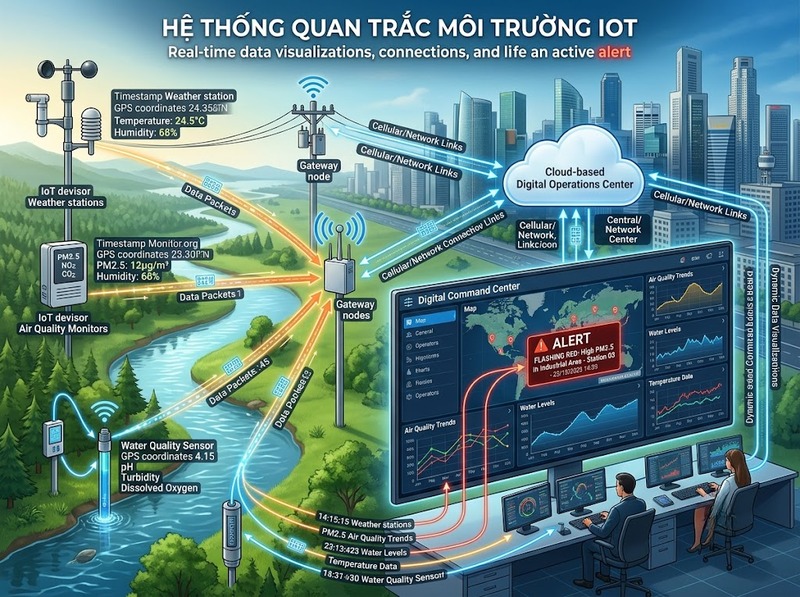

IoT giúp quan trắc môi trường chuyển từ những điểm đo tách rời thành một chuỗi dữ liệu kết nối. Cảm biến tạo phép đo; gateway thu thập, chuẩn hóa hoặc lưu đệm; mạng truyền thông chuyển dữ liệu; nền tảng IoT quản lý observation cùng metadata; cơ sở dữ liệu và ứng dụng biến dòng dữ liệu thành biểu đồ, phân tích và cảnh báo.

Giá trị lớn nhất của kiến trúc này không chỉ nằm ở khả năng nhận dữ liệu từ xa mà ở khả năng duy trì tính liên tục và khả năng truy nguyên của toàn bộ chuỗi từ phép đo đến quyết định. Khi chất lượng cảm biến, metadata, đường truyền và rule cảnh báo đều được kiểm soát, IoT mới có thể biến dữ liệu hiện trường thành thông tin môi trường có thể theo dõi và sử dụng một cách đáng tin cậy.
