Cảm biến quan trắc môi trường đo các thông số như thế nào?

Điểm quan trọng là cảm biến thường đo một đại lượng trung gian có quan hệ xác định với thông số cần quan trắc, chứ không phải lúc nào cũng đo trực tiếp chính thông số đó. Cảm biến bụi quang học chẳng hạn không cân khối lượng bụi; nó đo ánh sáng bị các hạt tán xạ rồi dùng mô hình hiệu chuẩn để ước tính nồng độ. Vì vậy, muốn hiểu dữ liệu quan trắc có ý nghĩa gì cần hiểu cả nguyên lý cảm biến lẫn quá trình chuyển đổi tín hiệu.

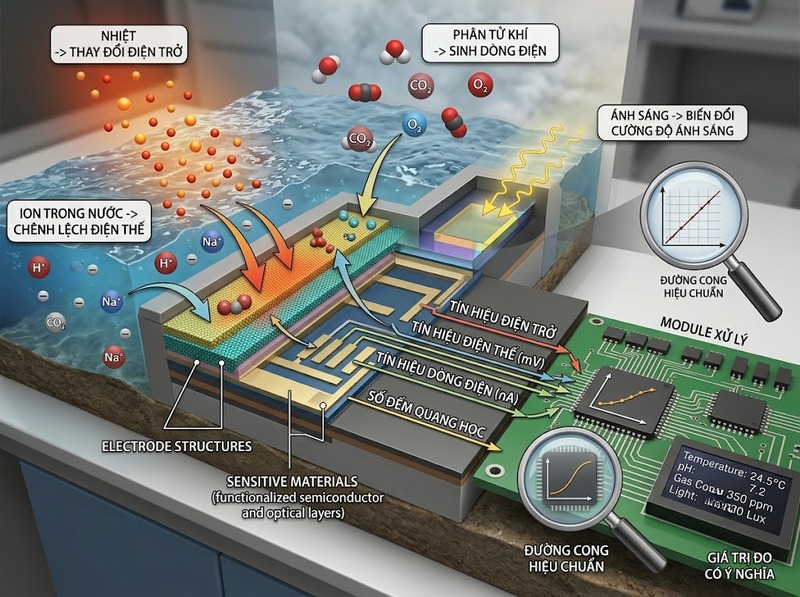

Cảm biến biến đại lượng môi trường thành tín hiệu đo bằng cách nào?

Phần tử nhạy là nơi đầu tiên xảy ra quá trình chuyển đổi. Khi nhiệt độ, thành phần hóa học, ánh sáng, áp suất hoặc một đại lượng môi trường thay đổi, một tính chất đo được của vật liệu cảm biến cũng thay đổi theo.

Ví dụ, cảm biến nhiệt điện trở RTD khai thác sự phụ thuộc của điện trở kim loại vào nhiệt độ. Điện cực pH tạo ra chênh lệch điện thế liên quan đến hoạt độ ion hydro. Cảm biến khí điện hóa tạo dòng điện khi chất khí mục tiêu tham gia phản ứng tại điện cực. Một bộ thu quang lại chuyển ánh sáng truyền qua hoặc tán xạ thành tín hiệu điện.

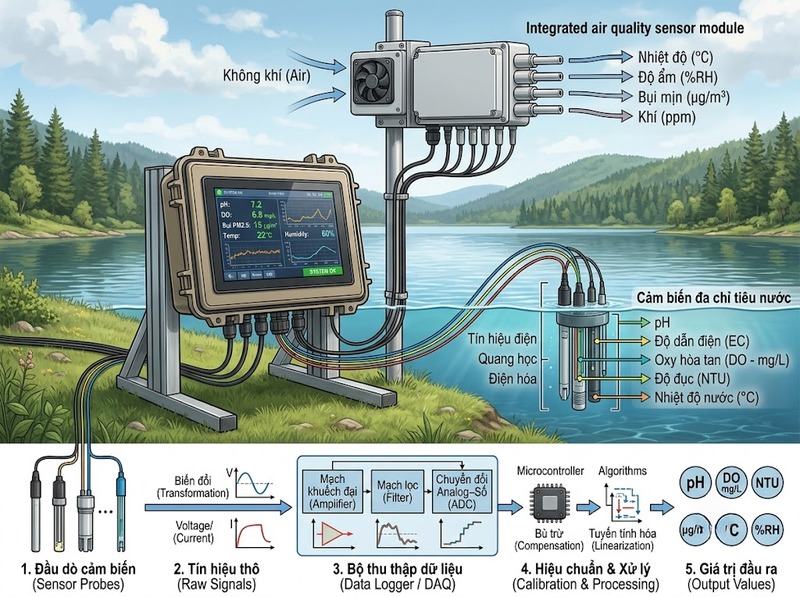

Chuỗi cơ bản có thể hình dung như sau:

Đại lượng môi trường → phần tử nhạy → biến đổi điện/quang → tín hiệu điện → xử lý tín hiệu → hiệu chuẩn → dữ liệu đo

Ở giai đoạn đầu, tín hiệu có thể chỉ là vài millivolt, một dòng điện rất nhỏ, một giá trị điện trở hoặc số đếm của bộ thu quang. Con số này chưa phải kết quả quan trắc. Bộ điện tử phải xác định quan hệ giữa tín hiệu và đại lượng cần đo.

Quan hệ đó có thể gần tuyến tính trong một vùng làm việc, nhưng cũng có thể phi tuyến. Do đó, thiết bị thường sử dụng phương trình, đường cong hoặc bảng hiệu chuẩn để ánh xạ tín hiệu thô thành đơn vị kỹ thuật.

Một ví dụ điển hình là điện cực pH. Theo quan hệ Nernst lý tưởng, ở 25°C điện thế của điện cực thay đổi khoảng 59,16 mV cho mỗi đơn vị pH. Tuy nhiên, độ dốc thực tế thay đổi theo tình trạng điện cực và nhiệt độ, nên máy đo phải được hiệu chuẩn bằng dung dịch đệm chuẩn thay vì coi 59,16 mV/pH là một hằng số tuyệt đối trong mọi phép đo.

Tín hiệu thô được chuyển thành một giá trị số như thế nào?

Sau phần tử nhạy là chuỗi xử lý tín hiệu. Đây là bước quyết định liệu biến đổi rất nhỏ ở cảm biến có được biến thành một con số ổn định và có ý nghĩa hay không.

Trước hết, tín hiệu thường được điều hòa. Điện áp nhỏ có thể cần khuếch đại; nhiễu cao tần có thể được lọc; tín hiệu từ cầu điện trở cần được tuyến tính hóa. Với cảm biến điện hóa có trở kháng cao như điện cực pH, mạch đầu vào còn phải có trở kháng đủ lớn để tránh làm sai điện thế cần đo.

Nếu tín hiệu là analog, bộ chuyển đổi ADC lấy mẫu nó và tạo ra một số nhị phân. ADC 12 bit có 4.096 mức mã hóa, ADC 16 bit có 65.536 mức và các thiết bị đo chính xác có thể sử dụng độ phân giải cao hơn. Tuy nhiên, số bit ADC không đồng nghĩa với độ chính xác của toàn hệ thống. Sai số cảm biến, nhiễu, độ trôi, hiệu chuẩn và điều kiện môi trường có thể lớn hơn nhiều so với một bước lượng tử của ADC.

Sau khi số hóa, bộ xử lý thực hiện một hoặc nhiều phép biến đổi:

·         Áp dụng hệ số và đường cong hiệu chuẩn

·         Bù nhiệt độ hoặc áp suất khi quan hệ đo phụ thuộc các đại lượng này

·         Tuyến tính hóa đáp ứng cảm biến

·         Lọc dao động ngắn hạn không đại diện cho biến đổi môi trường

·         Kiểm tra phạm vi hoạt động và trạng thái lỗi

Kết quả mới được xuất dưới đơn vị kỹ thuật. Trong trạm quan trắc, giá trị này còn có thể được truyền qua tín hiệu 4–20 mA hoặc các giao tiếp số như RS-485/Modbus và SDI-12 tới bộ ghi dữ liệu.

Vì thế, “dữ liệu cảm biến” thực chất là kết quả của cả một chuỗi đo, không chỉ của phần tử nhạy.

Cảm biến nhiệt độ, độ ẩm và các thông số vật lý đo ra sao?

Các thông số vật lý thường được đo bằng cách khai thác một thuộc tính vật liệu thay đổi có thể dự đoán được.

Nhiệt độ được suy ra từ điện trở hoặc điện áp

RTD, chẳng hạn Pt100, sử dụng điện trở của platinum. Tên Pt100 biểu thị điện trở danh định khoảng 100 Ω tại 0°C. Khi nhiệt độ thay đổi, điện trở thay đổi theo một quan hệ đã biết; mạch đo dòng hoặc điện áp qua phần tử rồi suy ra nhiệt độ.

Thermistor cũng dựa trên điện trở nhưng thường có độ nhạy lớn và đáp ứng phi tuyến mạnh hơn. Cặp nhiệt điện lại hoạt động khác: hai vật liệu dẫn điện khác nhau tạo ra một điện áp phụ thuộc chênh lệch nhiệt độ giữa mối đo và mối tham chiếu.

Như vậy, thiết bị không đo “độ nóng” trực tiếp. Nó đo điện trở hoặc điện áp rồi chuyển đại lượng đó thành °C.

Độ ẩm tương đối thường được đo qua điện dung

Trong cảm biến độ ẩm điện dung, lớp vật liệu hút ẩm thay đổi hằng số điện môi khi lượng hơi nước xung quanh thay đổi. Điện dung của cấu trúc cảm biến vì thế thay đổi.

Mạch điện đo điện dung này, kết hợp với nhiệt độ và đường hiệu chuẩn để tính ra %RH. Đây cũng là lý do cảm biến độ ẩm có thể bị ảnh hưởng bởi ngưng tụ, hóa chất bám trên bề mặt hoặc lão hóa lớp polymer: những yếu tố đó làm thay đổi đặc tính điện môi mà thiết bị đang dùng làm đại lượng đại diện.

Âm thanh và ánh sáng cũng cần một bước chuyển đổi

Microphone quan trắc tiếng ồn biến dao động áp suất âm thành tín hiệu điện. Thiết bị xử lý biên độ theo thời gian và các bộ lọc tần số để tính mức áp suất âm, thường biểu diễn bằng dB.

Cảm biến ánh sáng dùng photodiode hoặc phần tử quang điện để tạo dòng điện phụ thuộc lượng photon nhận được. Tín hiệu điện sau đó được chuyển thành đại lượng quang phù hợp với mục đích đo.

Cùng là “cảm biến vật lý”, nhưng mỗi loại lựa chọn một hiện tượng vật lý khác nhau miễn là hiện tượng đó có quan hệ đủ ổn định với thông số cần quan trắc.

Cảm biến chất lượng nước đo pH, độ dẫn, oxy hòa tan và độ đục thế nào?

Quan trắc nước cho thấy rõ nhất rằng mỗi thông số cần một cơ chế chuyển đổi riêng.

pH được xác định từ chênh lệch điện thế điện hóa

Điện cực thủy tinh nhạy với ion H⁺ tạo ra điện thế thay đổi theo hoạt độ ion hydro của dung dịch. Máy đo so sánh điện thế này với điện cực tham chiếu ổn định, sau đó dùng đường hiệu chuẩn để tính pH.

Vì đáp ứng phụ thuộc nhiệt độ và trạng thái của điện cực, phép đo pH thường cần cả bù nhiệt và hiệu chuẩn bằng dung dịch đệm. Điện cực bẩn, lớp thủy tinh bị khô hoặc điện cực tham chiếu suy giảm có thể làm độ dốc và điểm zero thay đổi.

Độ dẫn điện được suy ra từ khả năng dẫn dòng của dung dịch

Các ion hòa tan giúp nước dẫn điện. Cảm biến độ dẫn đặt điện trường giữa các điện cực hoặc sử dụng phương pháp cảm ứng, đo đáp ứng điện của dung dịch rồi kết hợp với hằng số cell để tính độ dẫn, thường biểu diễn bằng µS/cm hoặc mS/cm.

Nhiệt độ ảnh hưởng mạnh đến độ dẫn ion nên giá trị thường được quy đổi về một nhiệt độ tham chiếu bằng hệ số bù. Bởi vậy, hai thiết bị có thể cho kết quả khác nhau nếu sử dụng chế độ bù nhiệt khác nhau dù cùng đo một mẫu.

Oxy hòa tan có thể được đo bằng điện hóa hoặc quang học

Đầu dò điện hóa sử dụng phản ứng oxy tại điện cực để tạo dòng điện liên quan đến lượng oxy khuếch tán vào cảm biến. Màng, chất điện phân, tốc độ dòng và nhiệt độ đều có thể ảnh hưởng kết quả.

Đầu dò quang học sử dụng chất phát quang. Oxy làm thay đổi cường độ hoặc thời gian sống của phát quang; hệ thống quang đo sự thay đổi này rồi tính nồng độ oxy hòa tan.

Trong cả hai phương pháp, cảm biến đang đo ảnh hưởng của oxy lên một quá trình vật lý hoặc hóa học, sau đó chuyển ảnh hưởng đó thành mg/L hoặc % bão hòa.

Độ đục được xác định từ tương tác giữa ánh sáng và hạt

Một nguồn sáng chiếu vào mẫu nước. Các hạt lơ lửng làm ánh sáng tán xạ; photodetector đo cường độ ánh sáng theo cấu hình quang của thiết bị.

Trong phép đo nephelometric, tín hiệu tán xạ ở một góc xác định — phổ biến là gần 90° — được dùng để suy ra độ đục. Kết quả được biểu diễn bằng các đơn vị như NTU hoặc FNU tùy phương pháp.

Độ đục vì vậy không phải phép đo trực tiếp khối lượng chất rắn lơ lửng. Hai mẫu có cùng khối lượng hạt nhưng kích thước, hình dạng hoặc chiết suất khác nhau vẫn có thể tạo tín hiệu tán xạ khác nhau.

Cảm biến không khí biến nồng độ khí và bụi thành dữ liệu như thế nào?

Không khí chứa cả chất khí và hạt, nên hệ thống quan trắc thường phải kết hợp nhiều nguyên lý cảm biến.

Cảm biến khí điện hóa biến phản ứng hóa học thành dòng điện

Khí mục tiêu khuếch tán qua màng vào cell điện hóa và tham gia phản ứng oxy hóa hoặc khử tại điện cực làm việc. Dòng điện sinh ra có quan hệ với tốc độ phản ứng và, trong phạm vi làm việc của cảm biến, có thể được hiệu chuẩn theo nồng độ khí.

Nguyên lý này được sử dụng cho nhiều khí như CO, NO₂, SO₂ hoặc O₃. Giới hạn quan trọng là độ nhạy chéo: một chất khí khác cũng có thể tạo phản ứng trên điện cực và làm xuất hiện tín hiệu dù không phải chất mục tiêu. Nhiệt độ, độ ẩm và tuổi thọ cell cũng làm thay đổi đáp ứng.

Vì vậy, điện áp hoặc dòng điện từ cell không thể được diễn giải thành nồng độ nếu thiếu hệ số hiệu chuẩn và các bước bù cần thiết.

Cảm biến hồng ngoại đo khí qua mức hấp thụ ánh sáng

Một số phân tử hấp thụ bức xạ hồng ngoại ở các dải bước sóng đặc trưng. Trong cảm biến NDIR, ánh sáng hồng ngoại đi qua buồng chứa mẫu; bộ thu so sánh cường độ tại dải hấp thụ với tín hiệu tham chiếu.

Khi nồng độ khí tăng, lượng ánh sáng tại bước sóng phù hợp bị hấp thụ nhiều hơn. Thiết bị sử dụng quan hệ giữa hấp thụ quang và nồng độ để tính kết quả. CO₂ là một ứng dụng phổ biến của nguyên lý này.

So với cell điện hóa, NDIR không dựa trên việc tiêu thụ chất khí trong phản ứng điện cực, nhưng vẫn chịu ảnh hưởng của chiều dài đường quang, nhiệt độ, áp suất, nhiễm bẩn quang học và khả năng phân biệt phổ.

Cảm biến bụi quang học đo ánh sáng tán xạ chứ không cân bụi

Không khí được đưa qua vùng chiếu sáng bằng laser hoặc LED. Khi hạt đi qua, chúng tán xạ ánh sáng. Photodetector ghi các xung hoặc cường độ tán xạ rồi thuật toán ước tính số lượng, kích thước và nồng độ khối lượng của aerosol.

PM2.5 chỉ nhóm hạt có đường kính khí động học không lớn hơn khoảng 2,5 µm, nhưng một cảm biến quang phổ thông không trực tiếp xác định đường kính khí động học của từng hạt theo cùng cách với thiết bị tham chiếu. Nó suy ra đại lượng này từ đáp ứng quang và mô hình hiệu chuẩn.

Đây là một boundary quan trọng: cùng một tín hiệu quang có thể tương ứng với khối lượng khác nhau nếu thành phần, mật độ, hình dạng hoặc tính chất quang học của aerosol thay đổi. Độ ẩm cao còn có thể làm các hạt hút nước và lớn lên, khiến cảm biến quang báo nồng độ cao hơn so với trạng thái khô.

Vì sao cảm biến có tín hiệu nhưng dữ liệu quan trắc vẫn có thể sai?

Một cảm biến phản ứng với môi trường chưa có nghĩa là giá trị cuối cùng đã chính xác. Độ tin cậy phụ thuộc vào toàn bộ chuỗi đo và điều kiện sử dụng.

Hiệu chuẩn giải quyết mối quan hệ giữa tín hiệu và giá trị thật. Thiết bị được đặt trước một hoặc nhiều điểm tham chiếu đã biết để xác định zero, span, độ dốc hoặc đường cong đáp ứng. Sau một thời gian, đặc tính phần tử nhạy có thể thay đổi, tạo ra drift và làm đường hiệu chuẩn cũ không còn phù hợp.

Bù ảnh hưởng xử lý những đại lượng không phải mục tiêu nhưng tác động đến phép đo. pH và độ dẫn phụ thuộc nhiệt độ; cảm biến khí có thể phụ thuộc nhiệt độ, độ ẩm hoặc áp suất; cảm biến quang bị ảnh hưởng bởi bụi bẩn trên cửa sổ quang.

Độ chọn lọc quyết định cảm biến phản ứng với riêng đại lượng mục tiêu đến mức nào. Một cell điện hóa có thể phản ứng với nhiều khí. Một phép đo độ đục phản ứng với đặc tính quang của toàn bộ hệ hạt chứ không chỉ với khối lượng vật chất.

Vị trí lắp đặt cũng là một phần của phép đo. Đầu dò đặt trong vùng nước tù, quá sát thành ống, gần nguồn nhiệt hoặc trong dòng khí không đại diện có thể ghi đúng điều kiện tại chính vị trí của nó nhưng dữ liệu lại không đại diện cho môi trường cần quan trắc.

Cuối cùng là bảo trì. Biofouling trên đầu dò nước, bụi trên cửa sổ quang, màng điện cực suy giảm, dung dịch điện ly cạn hoặc đường lấy mẫu bị tắc đều có thể làm thay đổi tín hiệu đầu vào.

Do đó, khi đánh giá một hệ thống cảm biến quan trắc môi trường, không nên chỉ hỏi “cảm biến có đo được hay không”. Cần xem đồng thời nguyên lý chuyển đổi, dải đo, độ phân giải, độ không đảm bảo, độ chọn lọc, yêu cầu hiệu chuẩn, bù ảnh hưởng và điều kiện lắp đặt. Đây là những yếu tố quyết định một con số có thực sự đại diện cho đại lượng môi trường cần theo dõi hay chỉ là một tín hiệu đã được chuyển thành số.

Cảm biến quan trắc môi trường hoạt động bằng cách tạo ra một quan hệ có thể định lượng giữa đại lượng môi trường và một tín hiệu vật lý, điện hóa hoặc quang học. Phần tử nhạy tạo tín hiệu ban đầu; mạch đo khuếch đại và số hóa; thuật toán hiệu chuẩn và bù biến tín hiệu đó thành giá trị có đơn vị. Nhiệt độ có thể trở thành thay đổi điện trở, pH thành chênh lệch điện thế, khí thành dòng điện hoặc mức hấp thụ hồng ngoại, còn bụi và độ đục thành tín hiệu tán xạ ánh sáng. Vì phép đo luôn đi qua chuỗi chuyển đổi này, chất lượng dữ liệu phụ thuộc không chỉ vào bản thân cảm biến mà còn vào hiệu chuẩn, điều kiện môi trường, vị trí đo và khả năng kiểm soát sai số.
