Hệ thống tuần hoàn nước trong sản xuất hoạt động thế nào?

Điểm quyết định không nằm ở việc nước đã “được xử lý” hay chưa, mà ở việc nước sau xử lý có đáp ứng yêu cầu của công đoạn nhận nước hay không. Nước dùng để rửa thô, làm mát, cấp lò hơi hoặc tham gia trực tiếp vào sản phẩm có yêu cầu rất khác nhau. Vì vậy, công nghệ tuần hoàn nước phải ghép đúng nguồn nước, chuỗi xử lý và điểm tái sử dụng thay vì cố tạo ra một chất lượng nước duy nhất cho toàn nhà máy.

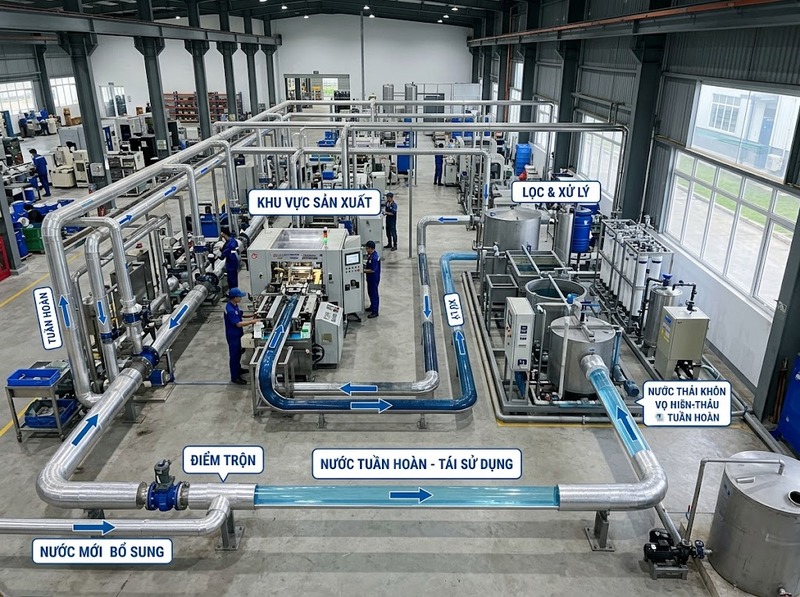

Nước đi qua hệ thống tuần hoàn theo một vòng thu gom – xử lý – tái sử dụng

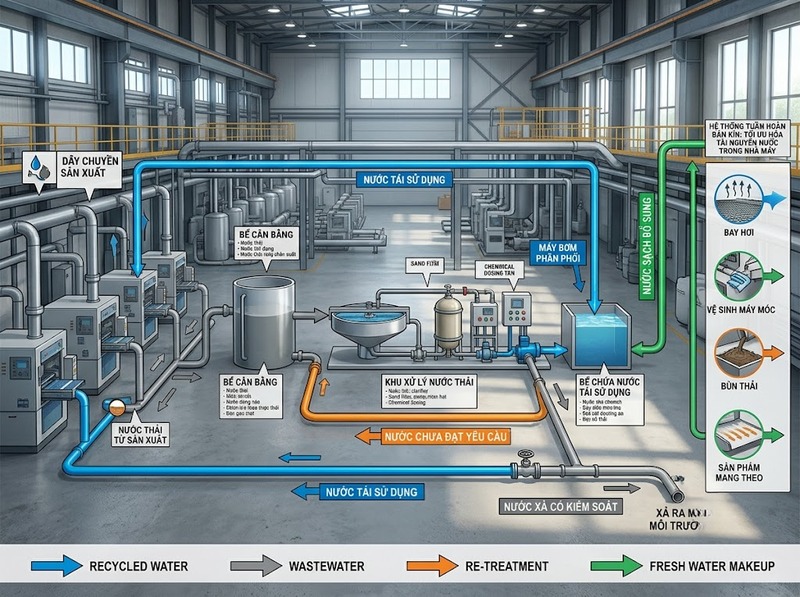

Một vòng tuần hoàn điển hình bắt đầu tại công đoạn phát sinh nước đã qua sử dụng. Nước được thu về bể cân bằng hoặc cụm thu gom để giảm dao động về lưu lượng và nồng độ chất ô nhiễm trước khi đi vào hệ thống xử lý.

Từ đây, nước trải qua các công đoạn xử lý phù hợp với những thành phần cần loại bỏ. Nước đạt yêu cầu được chứa trong bể nước tái sử dụng và bơm trở lại một hoặc nhiều công đoạn sản xuất. Nếu một phần nước không đạt chuẩn nội bộ, phần đó có thể được xử lý lại hoặc chuyển sang tuyến xử lý/xả phù hợp thay vì đưa trực tiếp trở lại quy trình.

Vòng tuần hoàn vì thế thường gồm bốn dòng vật chất khác nhau: nước thu hồi, nước sau xử lý, nước xả khỏi vòng và nước bổ sung. Nước bổ sung vẫn cần thiết vì quá trình sản xuất có thể làm thất thoát nước qua bay hơi, mang theo sản phẩm, vệ sinh thiết bị, bùn thải hoặc dòng cô đặc.

Hệ thống hoàn toàn kín chỉ khả thi khi cả nước lẫn những chất đi kèm đều được kiểm soát. Trong thực tế, nhiều hệ thống vận hành theo kiểu bán kín vì vẫn phải loại một lượng nước hoặc chất hòa tan ra ngoài để tránh tích tụ vượt giới hạn.

Chuỗi xử lý được chọn theo chất phải loại bỏ trước khi nước quay lại sản xuất

Không có một công nghệ xử lý duy nhất phù hợp cho mọi hệ thống tuần hoàn. Thiết kế phải bắt đầu từ thành phần của nước thu hồi và chất lượng mà công đoạn tái sử dụng yêu cầu.

Tiền xử lý loại các thành phần có thể gây quá tải cho bước phía sau

Song chắn, lưới lọc, bể lắng, tuyển nổi hoặc thiết bị tách dầu có thể được đặt ở đầu hệ thống để giữ rác, cặn lơ lửng, dầu và các pha dễ tách. Mục tiêu là không để tải lượng lớn đi thẳng vào màng, thiết bị trao đổi ion hoặc các công đoạn xử lý tinh.

Với nước có chất hữu cơ dễ phân hủy, xử lý sinh học có thể chuyển phần hữu cơ thành sinh khối, khí và các sản phẩm ổn định hơn. Khi yêu cầu kiểm soát cặn hoặc vi sinh cao hơn, hệ thống có thể kết hợp lọc tinh hoặc công nghệ màng.

Màng lọc xử lý các kích thước và dạng chất khác nhau

Vi lọc và siêu lọc chủ yếu giữ chất rắn, keo và vi sinh vật theo kích thước. Kích thước lỗ danh nghĩa của màng siêu lọc thường nằm khoảng 0,01–0,1 µm, tùy vật liệu và cấu hình màng. Các ion hòa tan nhỏ vẫn có thể đi qua nên nước sau siêu lọc chưa đồng nghĩa với nước đã khử muối.

Khi công đoạn cần giảm đáng kể tổng chất rắn hòa tan hoặc độ dẫn điện, thẩm thấu ngược có thể được sử dụng. Màng RO thương mại thường có khả năng loại phần lớn muối hòa tan, với mức loại muối điển hình khoảng 95–99% hoặc cao hơn trong điều kiện thiết kế phù hợp. Hiệu suất thực tế phụ thuộc loại màng, ion, áp suất, nhiệt độ, độ mặn, fouling và tuổi màng.

RO cũng tạo ra hai dòng thay vì biến toàn bộ nước cấp thành nước sạch: dòng permeate có nồng độ chất hòa tan thấp hơn và dòng concentrate chứa phần chất bị giữ lại. Dòng cô đặc này phải được quản lý; tăng tỷ lệ thu hồi nước quá mức có thể làm nồng độ muối và nguy cơ kết tủa trên màng tăng lên.

Xử lý cuối cùng phụ thuộc điểm sử dụng

Khử trùng bằng clo, UV hoặc phương pháp phù hợp có thể cần thiết nếu nước tái sử dụng phải kiểm soát vi sinh. Trao đổi ion, điện khử ion hoặc các công đoạn xử lý tinh khác chỉ cần khi quy trình yêu cầu kiểm soát những ion hoặc chỉ tiêu cụ thể ở mức cao hơn.

Do đó, một hệ thống tốt không phải hệ thống có nhiều thiết bị nhất. Chuỗi xử lý phải loại đúng những thành phần có thể ảnh hưởng tới công đoạn nhận nước.

Chất lượng nước hồi lưu phải được xác định theo mục đích sử dụng

Khái niệm quan trọng trong tuần hoàn nước là fit-for-purpose: chất lượng nước phải phù hợp với chức năng mà nước sẽ thực hiện.

Nước dùng để rửa sơ bộ có thể chấp nhận mức khoáng hòa tan cao hơn nước dùng ở bước rửa cuối. Nước cấp cho hệ thống làm mát phải được kiểm soát về độ cứng, độ dẫn điện, chất rắn, vi sinh và các thành phần có khả năng tạo cáu cặn hoặc ăn mòn. Nếu nước tham gia trực tiếp vào sản phẩm hoặc một quá trình nhạy cảm, yêu cầu có thể nghiêm ngặt hơn đáng kể.

Vì vậy, chỉ tiêu kiểm soát không nên giới hạn ở một thông số chung như độ trong. Tùy công đoạn, các biến cần theo dõi có thể gồm pH, độ dẫn điện, độ đục, chất rắn lơ lửng, TOC/COD, độ cứng, silica, ion đặc thù hoặc chỉ tiêu vi sinh.

Độ dẫn điện đặc biệt hữu ích để phát hiện sự tích tụ của nhiều chất ion hòa tan, nhưng nó không phản ánh đầy đủ chất hữu cơ không ion hóa, vi sinh hoặc từng chất ô nhiễm riêng biệt. Một giá trị độ dẫn ổn định vì thế không đủ để kết luận toàn bộ chất lượng nước đang ổn định.

Điều này cũng giải thích vì sao “nước đã qua xử lý” chưa chắc được phép quay lại mọi vị trí trong nhà máy. Một dòng nước có thể phù hợp cho công đoạn A nhưng không phù hợp cho công đoạn B.

Dòng xả và nước bổ sung ngăn chất hòa tan tích tụ vô hạn trong vòng tuần hoàn

Khi nước được tái sử dụng nhiều lần, những thành phần không bị công đoạn xử lý loại bỏ hoàn toàn có thể tích tụ. Đây là khác biệt quan trọng giữa một vòng tuần hoàn thực tế và hình dung đơn giản rằng nước chỉ cần được bơm vòng trở lại.

Ví dụ, nếu một quá trình mất nước chủ yếu do bay hơi, nước rời khỏi hệ thống dưới dạng hơi nhưng phần lớn muối hòa tan vẫn ở lại. Nồng độ muối trong nước tuần hoàn vì thế tăng dần. Nếu không có dòng xả hoặc công đoạn khử muối tương ứng, độ dẫn điện, độ cứng và nguy cơ cáu cặn có thể tăng tới mức không còn phù hợp với thiết bị.

Tỷ lệ tuần hoàn và tỷ lệ thu hồi là hai khái niệm khác nhau

Tỷ lệ tái sử dụng có thể biểu diễn bằng lượng nước tái sử dụng chia cho tổng nhu cầu nước của công đoạn. Trong khi đó, tỷ lệ thu hồi của một thiết bị xử lý thường là lượng nước sản phẩm thu được chia cho lượng nước đi vào thiết bị.

Hai tỷ lệ không thể thay thế cho nhau. Một cụm RO có tỷ lệ thu hồi cao không tự động khiến toàn nhà máy có tỷ lệ tái sử dụng cao, bởi nước sản phẩm còn phải đáp ứng đúng nhu cầu và nhiều dòng nước khác có thể chưa được thu hồi.

Cân bằng nước quyết định lượng nước mới thực sự tiết kiệm được

Ở trạng thái ổn định, nước đi vào vòng phải cân bằng với nước rời khỏi vòng và thay đổi lượng nước tồn chứa. Vì vậy, khi giảm dòng xả hoặc tăng nước hồi lưu, người vận hành đồng thời phải kiểm tra ảnh hưởng đến nồng độ chất hòa tan.

Trong các vòng tuần hoàn có hiện tượng cô đặc, việc chỉ cố giảm lượng xả có thể chuyển vấn đề từ “tiêu thụ nhiều nước” sang “cáu cặn, ăn mòn hoặc suy giảm chất lượng”. Dòng xả có kiểm soát là một công cụ quản lý nồng độ, không đơn thuần là lượng nước bị lãng phí.

Hiệu quả tuần hoàn bị giới hạn bởi cáu cặn, fouling, ăn mòn và chất không thể loại bỏ kinh tế

Mỗi lần tăng mức độ tuần hoàn, lượng nước mới cần cấp có thể giảm, nhưng tải lượng chất ô nhiễm trong hệ thống xử lý thường không giảm theo cùng tỷ lệ. Một số thành phần còn trở nên đậm đặc hơn.

Cáu cặn xảy ra khi các chất hòa tan đạt điều kiện kết tủa trên đường ống, thiết bị trao đổi nhiệt hoặc màng. Fouling có thể hình thành từ hạt, keo, chất hữu cơ hoặc sinh khối bám lên bề mặt. Cả hai hiện tượng đều làm tăng trở lực, giảm truyền nhiệt hoặc giảm thông lượng màng và cuối cùng buộc hệ thống phải vệ sinh thường xuyên hơn.

Ăn mòn là giới hạn khác. Chất lượng nước thay đổi có thể ảnh hưởng đến pH, độ kiềm, độ dẫn điện, hàm lượng ion ăn mòn và trạng thái bề mặt kim loại. Một nước tái sử dụng đáp ứng yêu cầu về độ trong nhưng gây ăn mòn thiết bị vẫn không phải nước phù hợp cho công đoạn đó.

Ngoài ra còn có giới hạn kinh tế. Loại bỏ những chất hòa tan cuối cùng thường đòi hỏi công nghệ xử lý sâu hơn, năng lượng, hóa chất và quản lý dòng cô đặc. Vì vậy, mục tiêu kỹ thuật thường không phải “tuần hoàn tối đa bằng mọi giá” mà là đạt tỷ lệ thu hồi hợp lý trong khi giữ chất lượng nước và độ tin cậy của quy trình trong giới hạn chấp nhận được.

Hệ thống chỉ vận hành ổn định khi chất lượng nước được giám sát theo thời gian thực và theo xu hướng

Một hệ thống tuần hoàn không thể dựa hoàn toàn vào chất lượng nước được xác nhận tại thời điểm thiết kế. Thành phần nước thải có thể thay đổi theo nguyên liệu, công thức sản phẩm, chế độ vệ sinh, tải sản xuất, nhiệt độ hoặc sự cố công đoạn.

Các thông số có thể đo liên tục như lưu lượng, áp suất, pH, độ dẫn điện và độ đục thường được dùng để phát hiện thay đổi nhanh. Những chỉ tiêu cần phân tích phòng thí nghiệm được kiểm tra theo tần suất phù hợp với rủi ro của điểm tái sử dụng.

Quan trọng hơn một giá trị đo đơn lẻ là xu hướng. Áp suất qua màng tăng dần có thể báo hiệu fouling; độ dẫn điện sau RO tăng có thể liên quan đến suy giảm khả năng giữ muối hoặc điều kiện vận hành thay đổi; nồng độ chất hòa tan trong vòng tăng liên tục cho thấy cân bằng giữa thu hồi, xả và bổ sung đang không phù hợp.

Thiết kế cũng cần có logic chuyển hướng khi nước không đạt yêu cầu. Thay vì tiếp tục bơm nước không đạt chuẩn vào sản xuất, hệ thống có thể đưa nước về bể cân bằng, tái xử lý hoặc chuyển sang tuyến khác. Cơ chế này tách sự cố của hệ thống xử lý nước khỏi công đoạn sản xuất và hạn chế nguy cơ chất lượng nước không phù hợp lan vào toàn bộ quy trình.

Hệ thống tuần hoàn nước không đơn giản là xử lý nước thải rồi bơm ngược trở lại. Nó vận hành bằng một cân bằng liên tục giữa thu gom, loại chất ô nhiễm, kiểm soát chất lượng, tái sử dụng, xả chất tích tụ và bổ sung lượng nước bị mất. Nước chỉ được đưa trở lại quy trình khi chất lượng của nó đáp ứng yêu cầu tại điểm sử dụng.

Mức tuần hoàn có thể tăng khi hệ thống xử lý loại được các thành phần giới hạn và vòng nước vẫn duy trì cân bằng chất. Khi muối, chất hữu cơ, vi sinh, cáu cặn hoặc các chất đặc thù bắt đầu tích tụ nhanh hơn khả năng kiểm soát, hệ thống phải tăng xử lý, tăng dòng xả hoặc giảm mức tái sử dụng. Chính cơ chế kiểm soát này giúp tuần hoàn nước giảm nhu cầu nước mới mà không đánh đổi độ ổn định của quá trình sản xuất.
