OBD miệng gió là gì? Nó ảnh hưởng thế nào đến chất lượng không khí

OBD miệng gió là gì? Cấu trúc và vai trò cơ bản

Hiểu rõ về thiết bị điều chỉnh lưu lượng gió trong hệ thống HVAC không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn nâng cao chất lượng không khí trong không gian sống và làm việc. Một trong những thiết bị đóng vai trò quan trọng nhưng thường bị bỏ qua là OBD miệng gió – cấu phần nhỏ nhưng có ảnh hưởng lớn đến cân bằng khí động học trong hệ thống.

Định nghĩa OBD miệng gió

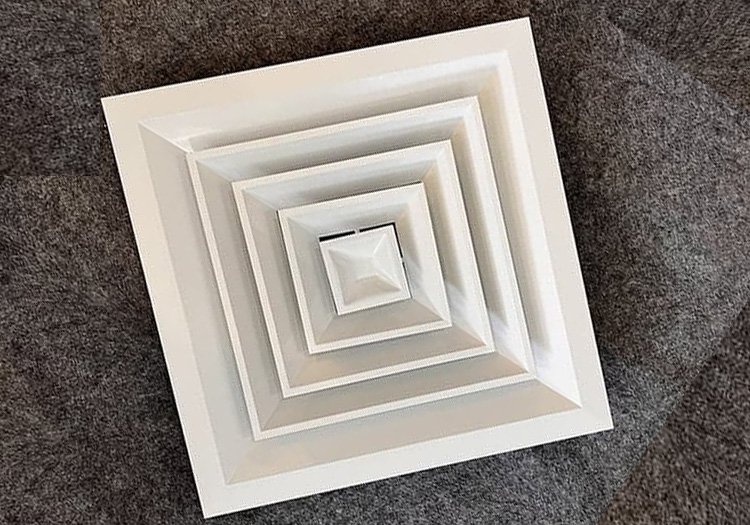

OBD miệng gió là gì? Đây là loại cửa gió được tích hợp sẵn van điều tiết lưu lượng gió phía sau (gọi là OBD – Opposed Blade Damper). Van OBD có các cánh gió chuyển động ngược chiều nhau, giúp điều chỉnh lượng gió đi qua miệng gió một cách chính xác. Nhờ đó, thiết bị này vừa đóng vai trò như cửa cấp – hồi gió, vừa giúp cân bằng áp suất – nhiệt độ giữa các khu vực trong hệ thống điều hòa không khí (HVAC).

Miệng gió OBD thường được lắp tại các đầu ra – đầu vào của hệ thống ống gió, phổ biến trong công trình dân dụng, văn phòng, trung tâm thương mại, nhà máy. Tùy vào thiết kế, van OBD có thể được điều chỉnh bằng tay hoặc tự động (kết nối motor servo hoặc hệ thống điều khiển trung tâm).

Ý nghĩa và bối cảnh ứng dụng

Khác với cửa gió thông thường chỉ có chức năng cố định hướng gió, miệng gió kèm van OBD cho phép kỹ sư điều chỉnh chính xác lưu lượng gió cấp – hồi để đạt hiệu quả cân bằng nhiệt – ẩm tối ưu. Nhờ vậy, không chỉ tiết kiệm năng lượng mà còn góp phần duy trì chất lượng không khí trong nhà (IAQ – Indoor Air Quality) ở mức đạt chuẩn theo các tiêu chí ASHRAE, ISO hoặc QCVN Việt Nam.

Cấu tạo và nguyên lý hoạt động của OBD miệng gió

Cấu tạo và nguyên lý hoạt động của OBD miệng gió là cơ sở giúp thiết bị này thực hiện tốt chức năng điều tiết khí động học trong hệ thống HVAC. Việc nắm rõ cấu phần sẽ hỗ trợ kỹ sư thiết kế, thi công và bảo trì hệ thống điều hòa hiệu quả hơn.

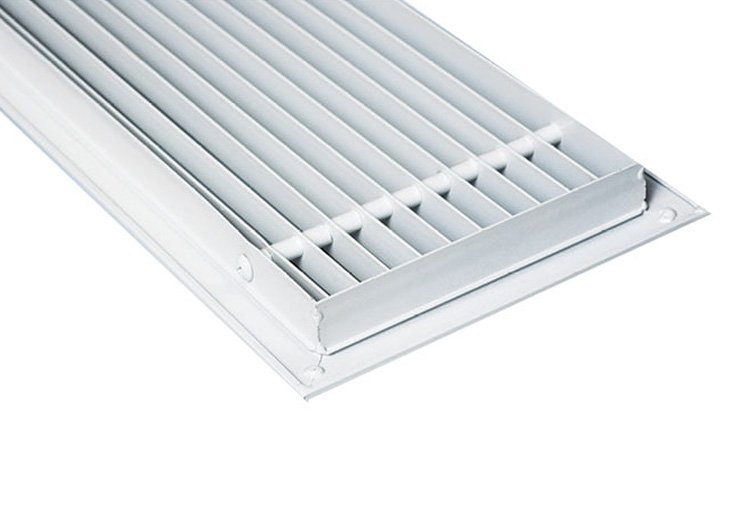

Khung miệng gió và lớp che mặt

Phần khung miệng gió thường được làm từ nhôm định hình, thép mạ kẽm hoặc inox, đảm bảo độ bền cao, chịu ăn mòn tốt. Tấm che mặt có dạng nan cố định hoặc điều chỉnh, giúp phân phối hướng gió đồng đều. Đây là phần kết nối trực tiếp với không gian sử dụng, vừa mang yếu tố kỹ thuật vừa đảm bảo thẩm mỹ.

Bộ cánh van OBD (Opposed Blade Damper)

Cốt lõi của OBD miệng gió là gì nằm ở bộ cánh van điều tiết, được thiết kế dạng “cánh ngược chiều” (opposed blade). Khi điều chỉnh, các cánh này quay ngược hướng nhau, tạo ra luồng gió đồng đều hơn so với loại cánh song song. Cơ cấu này giúp:

• Tránh hiện tượng nhiễu loạn dòng khí
• Hạn chế tiếng ồn
• Tăng độ chính xác khi cân chỉnh lưu lượng

Cánh van thường được làm từ nhôm hoặc thép, có bản lề chắc chắn, liên kết qua trục chính giữa hoặc bánh răng nhỏ.

Cơ chế điều chỉnh – tay gạt hoặc mô-tơ

Van OBD có thể được điều chỉnh bằng tay gạt cơ học (manual damper) – phù hợp với hệ thống đơn giản, hoặc tích hợp với động cơ điện để điều khiển tự động. Trong hệ thống hiện đại, các mô-tơ servo có thể nhận tín hiệu từ BMS (hệ thống quản lý tòa nhà), giúp điều chỉnh van OBD theo thời gian thực, tối ưu vận hành toàn hệ thống.

Lưu lượng gió và áp suất tĩnh

Cơ chế hoạt động của van OBD là tăng – giảm tiết diện dòng chảy, từ đó kiểm soát được lưu lượng gió đi qua. Việc này ảnh hưởng trực tiếp đến áp suất tĩnh và tốc độ gió, tác động đến cảm nhận nhiệt độ và độ ồn trong phòng. Đây là yếu tố quyết định chất lượng phân phối không khí trong các khu vực sử dụng khác nhau.

Các loại OBD miệng gió phổ biến hiện nay

Nhiều người khi nhắc đến obd miệng gió là gì thường nghĩ chỉ có một loại duy nhất, nhưng thực tế, thiết bị này có nhiều biến thể phù hợp với mục đích sử dụng và điều kiện công trình khác nhau. Việc hiểu rõ phân loại giúp lựa chọn đúng loại van OBD, tối ưu hiệu quả thông gió và điều hòa không khí.

OBD miệng gió cánh đối xứng (Opposed Blade Damper)

Đây là loại phổ biến nhất, đúng chuẩn kỹ thuật HVAC, với các cánh gió xoay ngược chiều nhau. Cấu trúc này giúp phân phối gió đồng đều, giảm nhiễu loạn và hạn chế tiếng ồn. Thường dùng cho các không gian yêu cầu cao về chất lượng không khí như văn phòng, khách sạn, trung tâm thương mại.

OBD cánh song song (Parallel Blade Damper – PBD)

Không hoàn toàn là OBD đúng chuẩn, nhưng vẫn được gọi nhầm là OBD ở một số công trình. Loại này có cánh quay cùng chiều, phù hợp cho điều tiết dòng gió lớn nhưng dễ gây xáo trộn luồng khí và tăng tiếng ồn. Không nên sử dụng ở khu vực cần sự yên tĩnh và ổn định về luồng gió.

OBD điều chỉnh tay (Manual)

Loại này đơn giản, có tay gạt cơ học gắn trực tiếp phía sau miệng gió. Phù hợp cho hệ thống nhỏ hoặc nơi ít phải điều chỉnh thường xuyên. Tuy nhiên, việc hiệu chỉnh lưu lượng phụ thuộc vào thao tác thủ công, dễ sai lệch nếu không có thiết bị đo đạc.

OBD điều chỉnh tự động (Motorized)

Tích hợp mô-tơ điều khiển, thường kết nối với hệ thống BMS hoặc cảm biến lưu lượng. Cho phép tự động tối ưu lưu lượng theo điều kiện thực tế. Thích hợp với các hệ thống thông minh, yêu cầu tự động hóa cao, như cao ốc văn phòng, bệnh viện, nhà máy công nghệ cao.

Ưu và nhược điểm của miệng gió kèm OBD

Một thiết bị kỹ thuật dù hiện đại đến đâu cũng không hoàn toàn tuyệt đối. Việc đánh giá ưu – nhược điểm sẽ giúp kỹ sư và nhà đầu tư cân nhắc chính xác khi lựa chọn obd miệng gió là gì và có phù hợp với hệ thống HVAC của mình không.

Ưu điểm nổi bật

• Điều chỉnh lưu lượng chính xác: nhờ cấu trúc cánh van đối xứng, giúp kiểm soát tốt hơn luồng khí cấp và hồi.
• Cải thiện chất lượng không khí: giữ ổn định lưu lượng, hạn chế luồng khí xoáy gây bụi, hỗ trợ kiểm soát IAQ tốt hơn.
• Tăng hiệu suất hệ thống HVAC: tối ưu phân phối nhiệt, tránh quá tải cho quạt cấp/hồi, tiết kiệm năng lượng.
• Linh hoạt lắp đặt: dễ tích hợp với nhiều loại miệng gió, từ trần, tường đến sàn.
• Hỗ trợ vận hành thông minh: loại có motor dễ tích hợp với hệ điều khiển trung tâm.

Nhược điểm cần lưu ý

• Chi phí cao hơn miệng gió thường: do có thêm cơ cấu van và tay gạt/motor.
• Yêu cầu kỹ thuật khi cân chỉnh: nếu không có thiết bị đo lưu lượng, dễ điều chỉnh sai, gây mất cân bằng gió.
• Cần bảo trì định kỳ: đặc biệt với loại motorized, để tránh kẹt van hoặc lỗi điều khiển.
• Hiểu nhầm chức năng: nhiều người lầm tưởng OBD là bộ lọc khí hoặc thiết bị lọc bụi, dẫn đến sử dụng sai mục đích.

Vai trò và ứng dụng thực tế của OBD miệng gió

Một thiết bị nhỏ gọn như OBD miệng gió có thể không thu hút sự chú ý ban đầu, nhưng khi phân tích sâu vào hệ thống thông gió điều hòa, mới thấy rõ tầm ảnh hưởng to lớn đến hiệu suất vận hành và chất lượng sống. Đặc biệt trong môi trường kín, việc điều tiết lưu lượng gió không chỉ giúp tiết kiệm năng lượng mà còn đảm bảo chất lượng không khí trong nhà (IAQ) luôn đạt chuẩn.

Ứng dụng trong các hệ thống điều hòa thông gió

OBD miệng gió được ứng dụng phổ biến trong hầu hết các hệ thống HVAC hiện đại. Thiết bị này thường được lắp tại các điểm cuối đường ống – nơi gió cấp hoặc hồi đi vào phòng, giúp:

• Điều chỉnh lưu lượng khí cấp cho từng khu vực
• Cân bằng áp suất giữa các phòng
• Phân phối đều nhiệt độ, tránh tình trạng nóng/lạnh cục bộ

Cụ thể, OBD thường xuất hiện trong các công trình như:

• Văn phòng, trung tâm thương mại
• Bệnh viện, phòng sạch, nhà máy điện tử
• Khách sạn, resort, khu nghỉ dưỡng
• Chung cư cao cấp, biệt thự

Tác động đến chất lượng không khí trong nhà

Việc kiểm soát lưu lượng gió chính xác thông qua OBD giúp:

• Giảm thiểu khí CO₂ tích tụ trong phòng kín
• Tăng hiệu quả lọc bụi mịn và vi khuẩn nhờ cân bằng áp suất và tốc độ gió
• Hạn chế hiện tượng gió lùa hoặc “gió chết” – vùng không khí đứng yên
• Hỗ trợ luồng khí tươi lưu thông liên tục, đáp ứng tiêu chuẩn IAQ theo ASHRAE 62.1

Đây chính là lý do vì sao OBD miệng gió là gì ngày càng được quan tâm trong các công trình xanh, thiết kế WELL, LEED hoặc các tiêu chí đánh giá công trình bền vững.

Lợi ích người dùng và hệ thống tổng thể

• Cho người dùng: cảm giác dễ chịu hơn khi không khí được phân bổ đều, tránh lạnh đột ngột hoặc ngột ngạt do thiếu gió.
• Cho hệ thống: giảm áp lực cho quạt gió, tiết kiệm điện, hạn chế hỏng hóc, kéo dài tuổi thọ thiết bị.

Những hiểu lầm thường gặp về OBD miệng gió là gì

Việc hiểu sai khái niệm không chỉ khiến lựa chọn sai thiết bị, mà còn gây ra hệ quả như giảm hiệu suất thông gió, mất cân bằng khí động học hoặc thậm chí ảnh hưởng đến sức khỏe người sử dụng. Dưới đây là những ngộ nhận phổ biến và cách lý giải đúng.

Nhầm OBD với hệ thống OBD của ô tô

Đây là hiểu lầm khá phổ biến do từ viết tắt giống nhau. Trong khi OBD trong HVAC là Opposed Blade Damper – van điều tiết cánh đối xứng trong miệng gió, thì OBD của ô tô là On-Board Diagnostics – hệ thống chẩn đoán lỗi động cơ. Hai thiết bị hoàn toàn khác nhau về chức năng, cấu tạo và lĩnh vực sử dụng.

Tưởng OBD là bộ lọc không khí

Nhiều người nghĩ van OBD giúp lọc bụi hoặc khí độc. Tuy nhiên, OBD không có chức năng lọc. Nó chỉ điều chỉnh lưu lượng và hướng gió. Việc lọc khí phải do các thiết bị như màng lọc HEPA, carbon hoặc module UV xử lý.

Cho rằng không cần OBD trong hệ thống nhỏ

Một số chủ đầu tư bỏ qua OBD trong các công trình quy mô nhỏ để tiết kiệm chi phí. Tuy nhiên, ngay cả ở quy mô phòng đơn lẻ, việc có OBD vẫn giúp điều chỉnh phân phối gió chính xác hơn, đặc biệt khi hệ thống vận hành không đồng đều.

Sử dụng sai loại van điều tiết

Không ít người mua nhầm van song song (PBD) thay vì OBD, dẫn đến dòng khí bị nhiễu, mất cân bằng. Việc phân biệt đúng giữa OBD – cánh đối xứng và PBD – cánh song song là cực kỳ quan trọng, ảnh hưởng đến hiệu quả vận hành và độ ồn trong hệ thống.

Hiểu đúng obd miệng gió là gì giúp chúng ta đánh giá chính xác vai trò của thiết bị này trong việc điều chỉnh lưu lượng gió và nâng cao chất lượng không khí. Không chỉ là một bộ phận phụ trong hệ HVAC, OBD còn giúp cân bằng hệ thống, giảm tiêu thụ năng lượng và mang lại sự thoải mái tối ưu cho người sử dụng. Việc lựa chọn đúng loại OBD, lắp đặt đúng kỹ thuật và tránh hiểu nhầm là chìa khóa để hệ thống vận hành hiệu quả, bền vững.
