Lọc bụi tĩnh điện thu giữ hạt bằng điện trường thế nào?

Có thể hình dung quá trình theo chuỗi:

Dòng khí mang bụi → tạo corona → tích điện hạt bụi → hạt di chuyển về bản cực → bụi bám lại → thu gom bụi

Điểm quan trọng là điện trường không tự “hút bụi” ngay từ đầu. Thiết bị phải truyền điện tích cho hạt trước, rồi lực điện tác dụng lên điện tích đó mới làm hạt lệch khỏi dòng khí và tiến về bề mặt thu bụi.

Điện trường trong thiết bị lọc bụi tĩnh điện được tạo ra như thế nào?

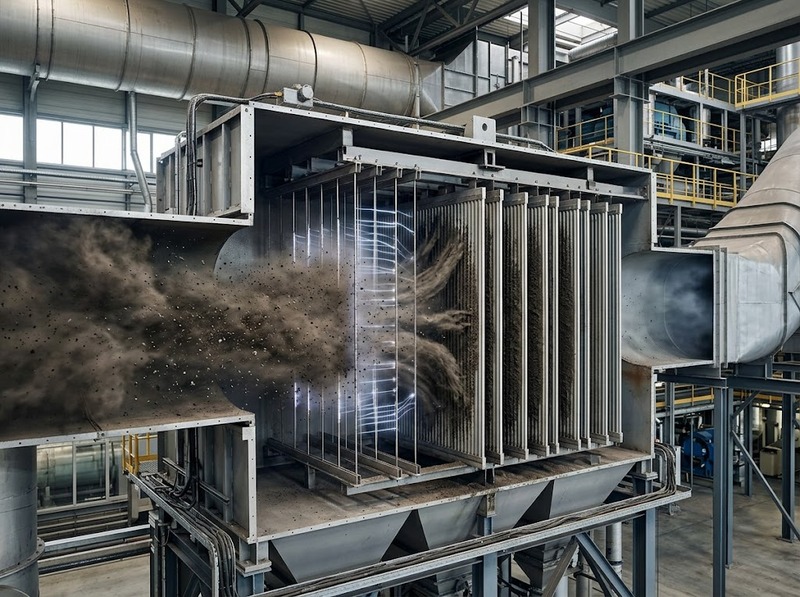

Một ESP điển hình có các điện cực phóng điện, bản cực thu, bộ nguồn cao áp và hệ thống loại bụi. Ở cấu hình dây–bản cực, các dây phóng điện đặt giữa những bản cực thu. Bộ biến áp–chỉnh lưu cung cấp điện một chiều điện áp cao cho điện cực phóng điện, trong khi bản cực thu thường ở thế đối diện hoặc nối đất. EPA mô tả nguồn của nhiều hệ thống ESP trong khoảng 20.000–100.000 V, tùy thiết kế và điều kiện vận hành.

Khi chênh lệch điện áp đủ lớn, vùng điện trường mạnh quanh điện cực phóng điện làm khí bị ion hóa, tạo ra corona discharge. Đây là mắt xích quan trọng vì corona tạo ra các ion có khả năng truyền điện tích cho hạt bụi đi qua vùng này.

Điện trường lúc này đảm nhiệm đồng thời nhiều chức năng: tạo corona, thúc đẩy ion chuyển động, hỗ trợ quá trình tích điện của hạt và tạo lực điện làm hạt đã tích điện dịch chuyển về điện cực thu.

Hạt bụi được tích điện và di chuyển về bản cực ra sao?

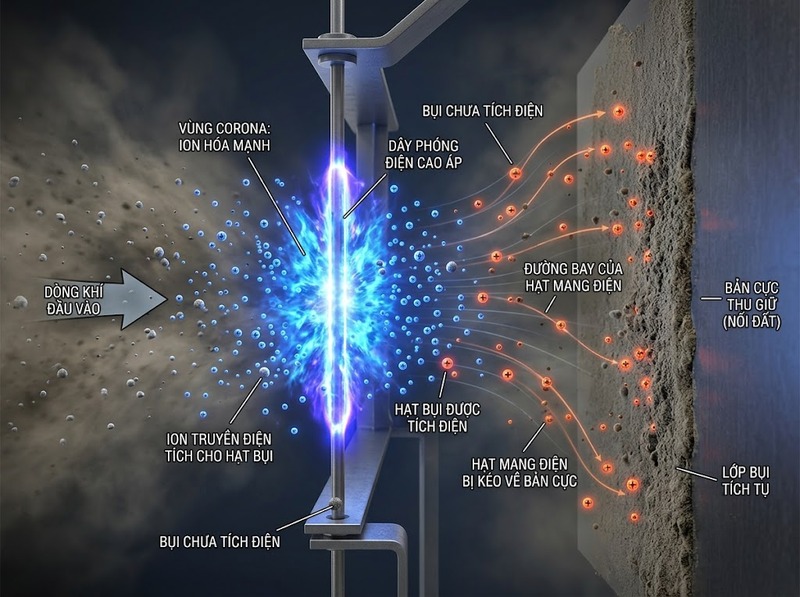

Khi dòng khí mang bụi đi qua vùng corona, các ion sinh ra trong vùng điện trường sẽ va chạm với hạt và truyền điện tích cho chúng. Trong nhiều ESP công nghiệp, điện cực phóng điện mang cực âm, khiến hạt bụi thường nhận điện tích âm; bản cực thu mang điện thế đối diện hoặc được nối đất nên tạo ra lực hút đối với hạt đã tích điện.

Sau khi nhận điện tích, hạt không còn chỉ chuyển động theo hướng của dòng khí. Điện trường tạo thêm một vận tốc di chuyển ngang về phía bản cực thu. Vì vậy đường đi thực tế của hạt là kết quả của hai chuyển động đồng thời:

·         Dòng khí kéo hạt theo hướng dòng chảy

·         Lực điện kéo hạt theo hướng bản cực thu

Nếu vận tốc di chuyển về bản cực đủ lớn so với thời gian hạt lưu lại trong vùng xử lý, xác suất hạt chạm và bám vào bản cực sẽ tăng lên. Đây là lý do kích thước vùng thu, điện áp, đặc tính hạt và điều kiện dòng khí đều có ảnh hưởng đến hiệu quả tách bụi.

Vì sao bụi đã bắt được không quay trở lại dòng khí?

Thu bụi chưa phải là bước cuối. Một lượng bụi sẽ tạo thành lớp bám trên bề mặt bản cực thu và phải được lấy ra định kỳ.

Ở ESP khô, cơ cấu rung hoặc đập bản cực, thường gọi là rapping, làm lớp bụi bong khỏi bề mặt rồi rơi xuống phễu chứa. Ở ESP ướt, bề mặt thu được rửa bằng chất lỏng, thường là nước, để cuốn vật liệu thu ra khỏi thiết bị. EPA cho biết ESP ướt thường phù hợp hơn với các dòng khí chứa hạt dính hoặc có điện trở suất thấp.

Điều này cho thấy một ESP thực chất gồm hai bài toán liên tiếp:

Tách hạt khỏi dòng khí → lấy hạt đã tách khỏi bản cực

Nếu bước thứ hai xảy ra không tốt, bụi bị bong ra có thể quay lại dòng khí. EPA cũng xác định hiện tượng re-entrainment do rapping là một trong các nguyên nhân làm giảm hiệu quả tổng thể của thiết bị.

Hiệu quả lọc bụi tĩnh điện phụ thuộc vào những điều kiện nào?

Hiệu quả của ESP không chỉ phụ thuộc vào việc “có điện trường hay không”. Tính chất của hạt bụi, điều kiện khí và cách thiết bị vận hành đều ảnh hưởng đến quá trình thu gom. EPA ghi nhận điện trở suất của hạt là một yếu tố quan trọng đối với hiệu suất ESP; các vấn đề về phân bố dòng khí, hiện tượng khí đi vòng qua vùng tích điện và bụi bị cuốn trở lại cũng có thể làm giảm hiệu quả.

Một số yếu tố chính gồm:

·         Mức điện áp và trạng thái corona: Quyết định khả năng tạo ion và tích điện cho hạt

·         Điện trở suất của bụi: Ảnh hưởng đến cách hạt nhận, giữ và giải phóng điện tích trên bản cực

·         Kích thước và tính chất hạt: Ảnh hưởng đến khả năng tích điện và tốc độ di chuyển trong điện trường

·         Phân bố dòng khí: Dòng khí không đều có thể làm một phần khí đi qua vùng thu bụi kém hiệu quả

·         Chiều dài và số trường điện: Nhiều thiết kế công nghiệp sử dụng nhiều trường nối tiếp để tăng khả năng thu gom

·         Hệ thống rapping hoặc rửa: Quyết định lượng bụi được lấy khỏi bản cực mà không bị tái cuốn vào dòng khí

Vì có thể đạt hiệu suất thu gom trên 99% trong các hệ thống phù hợp, ESP được sử dụng rộng rãi để kiểm soát phát thải bụi dạng hạt trong các dòng khí công nghiệp. Tuy nhiên, con số hiệu suất thực tế phụ thuộc vào thiết kế, loại bụi, điều kiện vận hành và tình trạng thiết bị, nên không nên hiểu 99% là giá trị cố định cho mọi hệ thống.

Khi nào cơ chế lọc bụi tĩnh điện có thể bị suy giảm hiệu quả?

Cơ chế ESP sẽ kém hiệu quả khi một trong các mắt xích của chuỗi tích điện → di chuyển → thu giữ → loại bụi bị hạn chế.

Chẳng hạn, nếu đặc tính điện của hạt khiến quá trình thu giữ khó khăn, hiệu suất sẽ giảm dù điện cực vẫn đang được cấp điện. Tương tự, nếu dòng khí phân bố không đều, một phần khí có thể đi lệch khỏi vùng hoạt động tối ưu. Khi bụi đã bám trên bản cực nhưng quá trình rapping gây tái cuốn, một phần hạt có thể quay lại dòng khí thay vì đi xuống phễu thu.

Do đó, vận hành ESP không chỉ là duy trì điện áp cao. Cần đồng thời kiểm soát đặc tính bụi, điện trường, phân bố khí, bề dày lớp bụi và cơ chế làm sạch bản cực. Chính sự phối hợp của các yếu tố này quyết định khả năng thu giữ ổn định của toàn bộ thiết bị.

Điểm cốt lõi của lọc bụi tĩnh điện là biến hạt bụi thành hạt mang điện rồi dùng điện trường điều khiển quỹ đạo của chúng. Corona tạo ra ion, ion truyền điện tích cho hạt, lực điện làm hạt dịch chuyển về bản cực thu, sau đó hệ thống rung hoặc rửa để lấy lớp bụi ra khỏi bề mặt. Vì vậy, bản chất của ESP không phải là “một tấm lọc hút bụi”, mà là một chuỗi quá trình điện–khí động học dùng điện tích và điện trường để tách hạt khỏi dòng khí.
